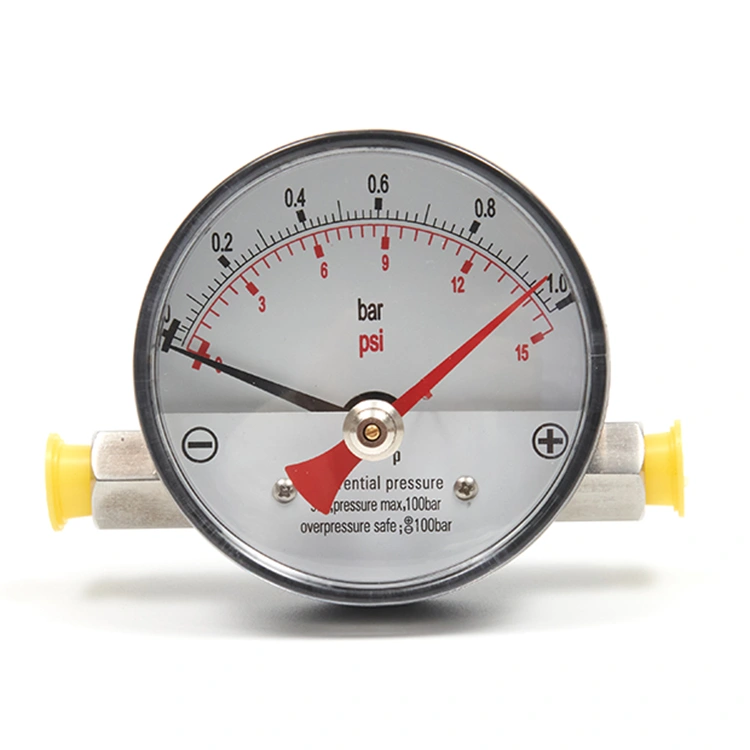

磁気ピストン付き差圧計

磁気ピストン付き差圧ゲージ - モデル DP80 は、ゲージの感度と精度を向上させる磁気ピストン設計を特徴としています。この革新的な機能により、ポインタの動きがよりスムーズで応答性が高く、困難な環境でも正確な読み取り値が得られます。

工業用途の過酷な使用に耐えるように設計されたモデル DP80 は、長期にわたる性能を保証する耐久性のある全金属構造を誇ります。また、磁気ピストン設計により摩擦と摩耗が最小限に抑えられ、ゲージの寿命が延び、メンテナンスの必要性が軽減されます。

差圧計の大手メーカーとして、CSHERUN Factory は高品質の製品と優れた顧客サービスを提供することに尽力しています。当社のモデル DP80 は、産業分野の厳しい基準を満たすように設計および製造されており、圧力測定のニーズに対する信頼性と精度を保証します。

石油・ガス、化学、発電、水処理のいずれの業界であっても、磁気ピストン付き差圧計 - モデル DP80 - は、正確な圧力測定の信頼できるソリューションです。当社の製品とサービスの詳細については、今すぐ CSHERUN Factory にお問い合わせください。

応用

●非対応の気体・液体媒体用。 粘度が高い、または結晶化している

●フィルターシステム

●ポンプ監視

●冷却回路

●パイプラインシステム

特別な機能

●差圧測定範囲 0 ... 400 mbar ～ 0 ... 10 bar

●ステンレス製のコンパクトなシステムケース。 高い作動圧力 (静圧) に適しており、オプションで 100、250、または 400バール

●両側の過負荷安全性を最大にします。 作動圧力

●システム、インジケーターケース交換可能 現場で

●リードコンタクトは2個まで後付け可能です。 現場で調整して

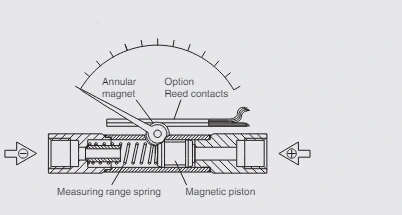

原理の図解

貼付記号に従って取付ける

⊕ 高圧、⊖ 低圧

圧力 p1 と p2 は、圧力が負荷された磁気ピストンまたは磁気ピストンによって分離された測定チャンバーの ⊕ 側と ⊖ 側に作用します。

圧力差により、測定レンジ スプリングによって支持されたピストンの軸方向の動き (偏向) が生じます。

計器ポインターに取り付けられた環状磁石は、ピストンに組み込まれた磁石に追従し、各ピストン位置がポインターの定義された位置に割り当てられます。

この設計により、外部への漏れを排除しながら、測定システムと表示を機械的に完全に分離することができます。

測定室内の⊕側から⊖側への体積流量は機械設計により最小限に抑えられており、標準プロセスを妨げません。
