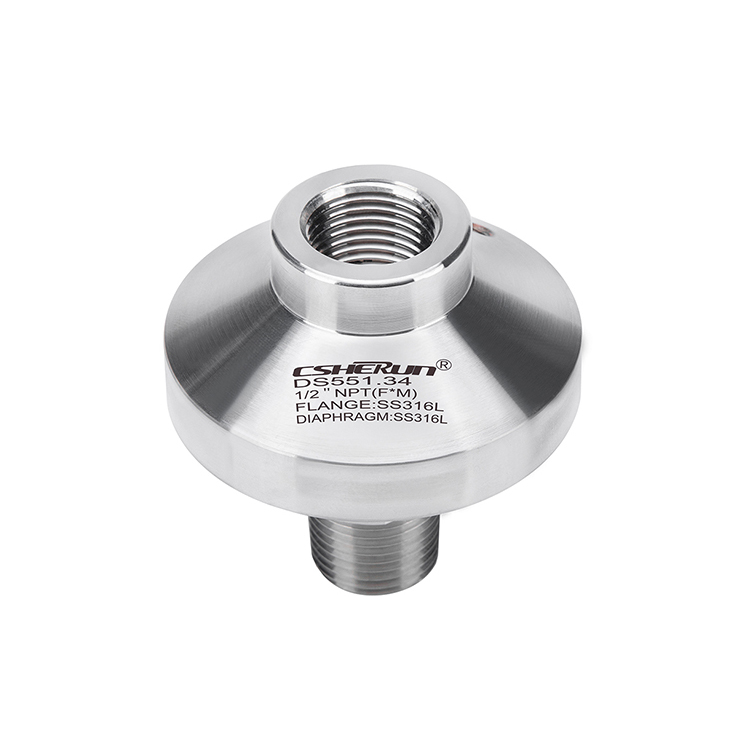

ねじれた接続を備えたダイアフラムシール

アプリケーション

●攻撃的、高温、腐食性、環境的に危険または有毒な媒体

●石油およびガス産業、化学および石油化学産業

●水処理

●アプリケーションの多用途

特別な機能

●スレッドとの接続を処理します

●内部ダイヤフラムを備えたバージョン、ダイアフラムシールパーツが完全に溶接されています

●プロセス接続と材料の幅広い選択

●オプションでフラッシュ接続が利用可能です

●最大1,000バー[14,500 psi]までの高い圧力を達成できます

仕様

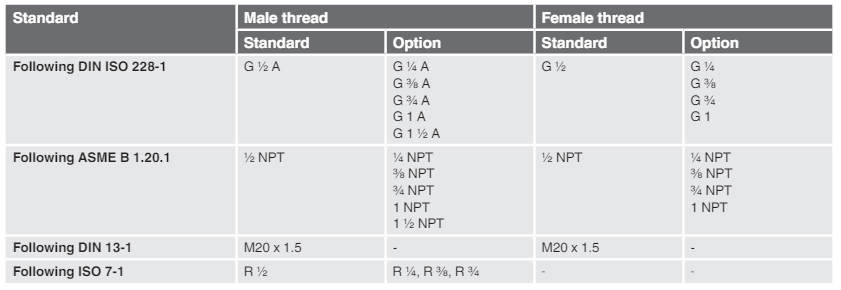

プロセス接続

リクエストに応じて他のプロセス接続

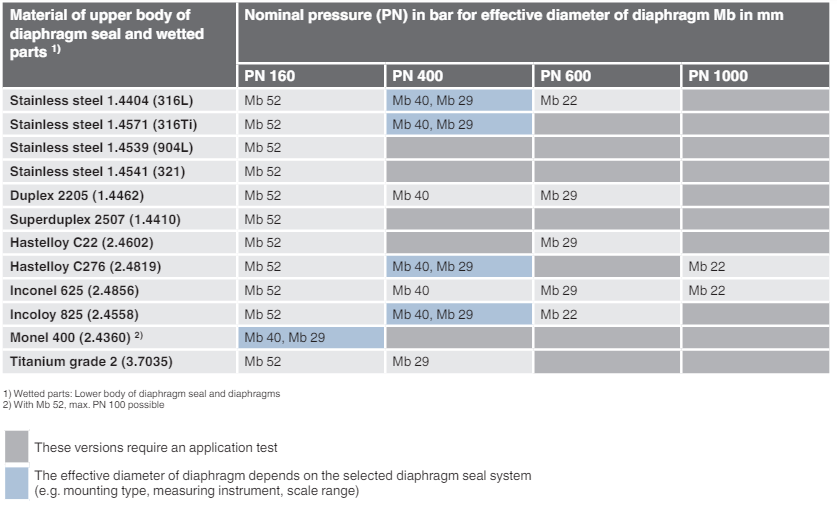

許容公称圧力（PN）

横隔膜シールシステムの許容公称圧力（PN）は、選択された材料に起因し、横隔膜シールの有効な横隔膜直径に依存します（下の表を参照）。さらに、許容圧力/温度定格を考慮する必要があります。関連する圧力温度図の場合。

ダイアフラムシールシステムの最大許容プロセス温度は、結合方法、システム充填流体、および測定機器によっても制限されます。

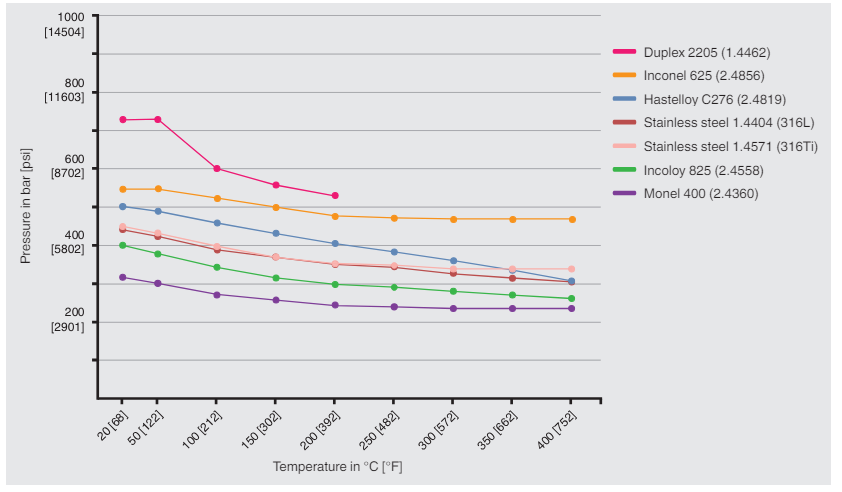

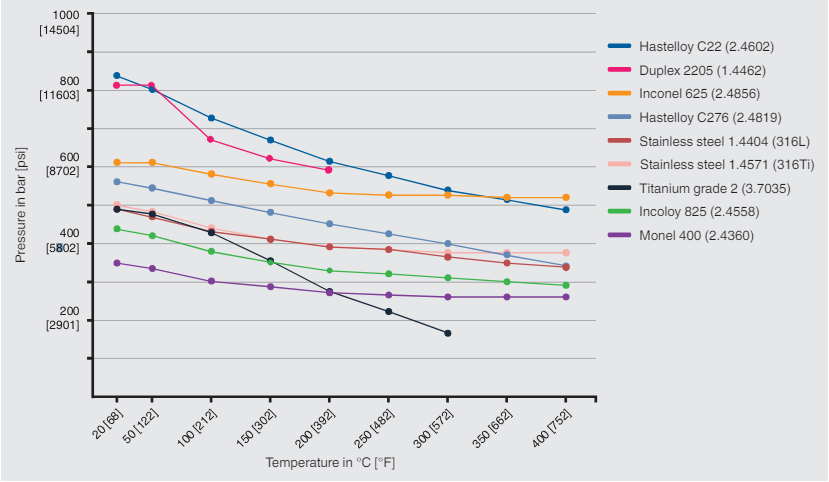

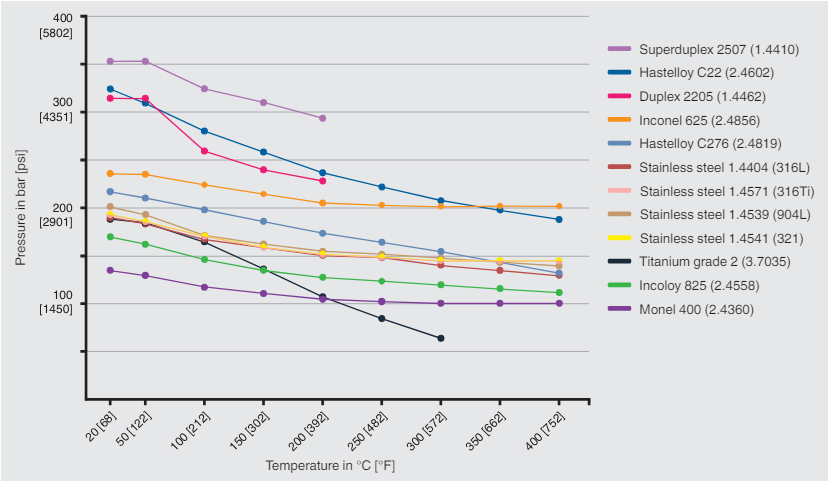

圧力 - 温度図

ダイアフラムMB 52 mmの有効直径

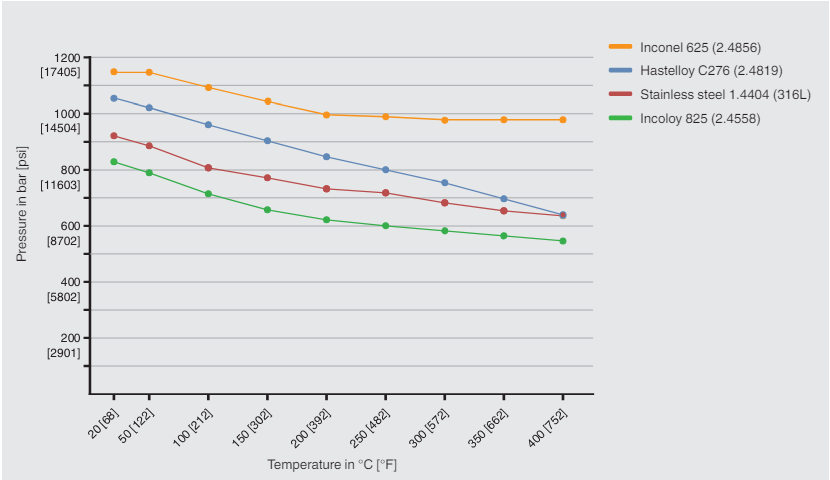

圧力 - 温度図

ダイアフラムMB 40 mmの有効直径

圧力 - 温度図

ダイアフラムMB 29 mmの有効直径

圧力 - 温度図

ダイアフラムMB 22 mmの有効直径

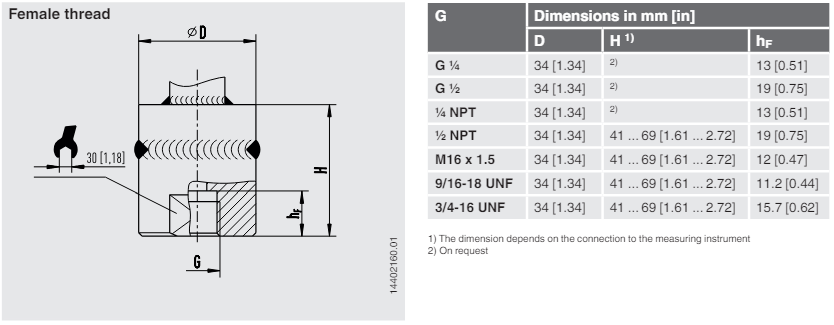

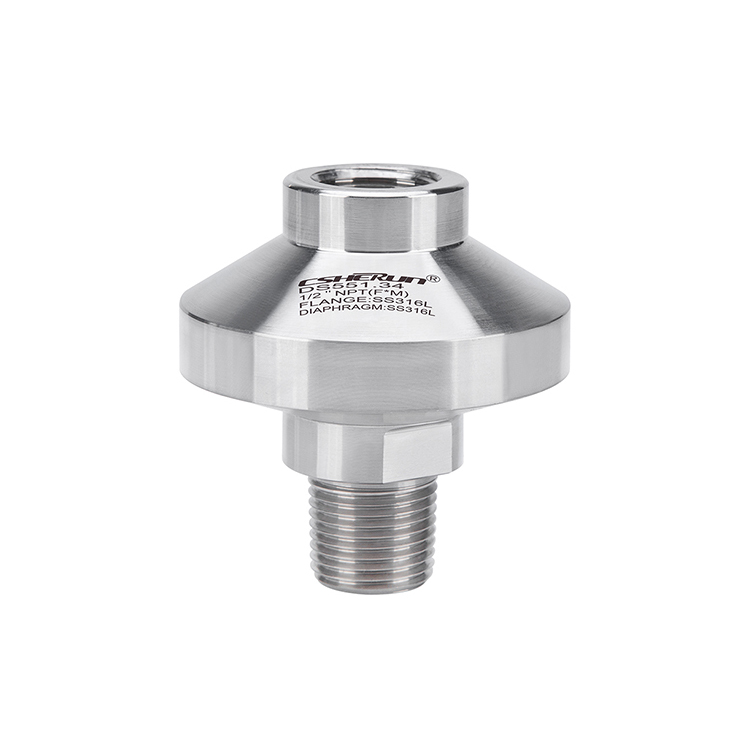

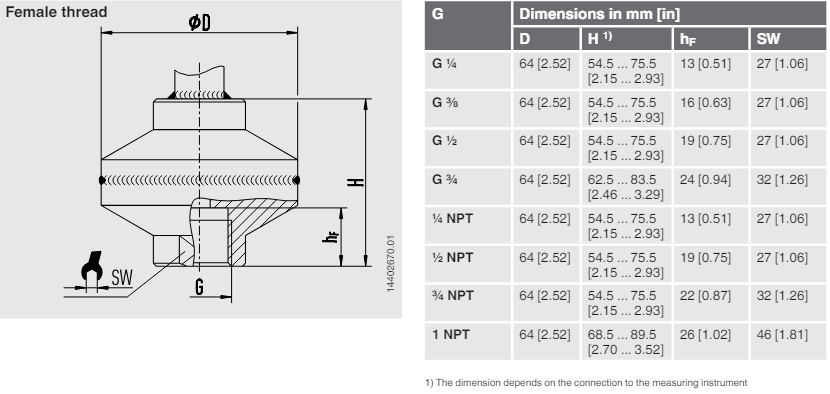

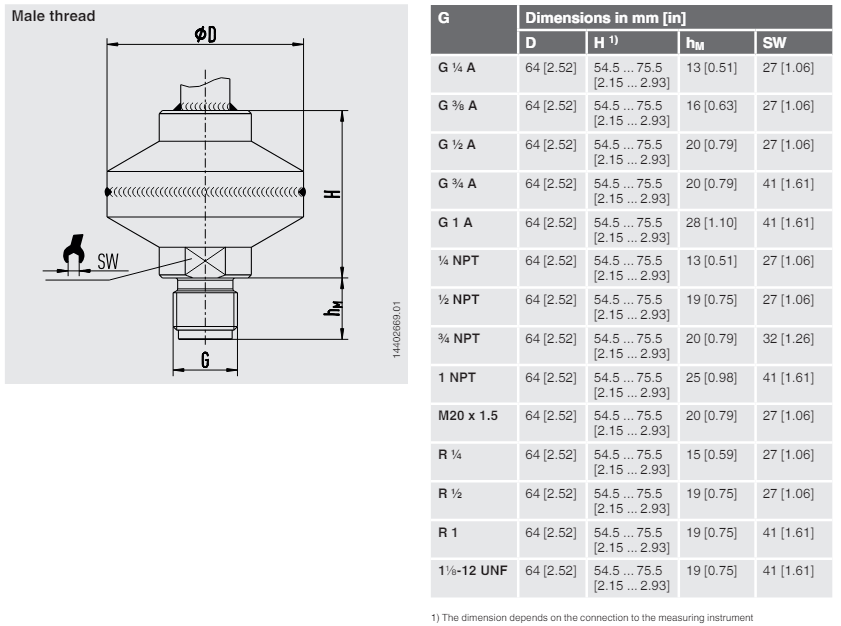

ダイアフラムシール、モデルDS551.34

ダイアフラムMB 52 mmの有効直径

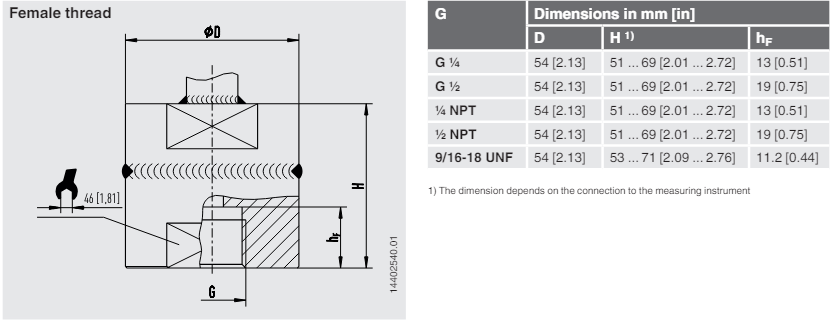

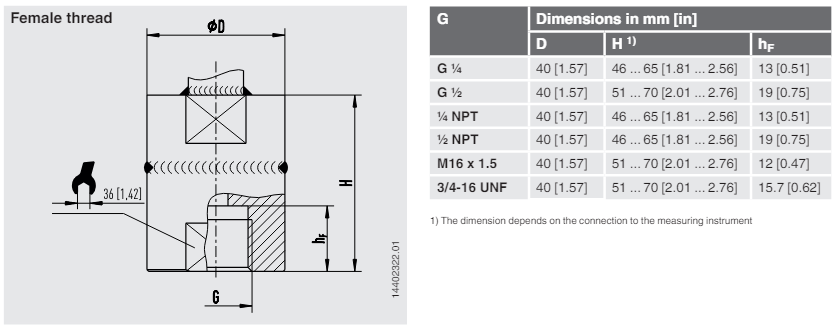

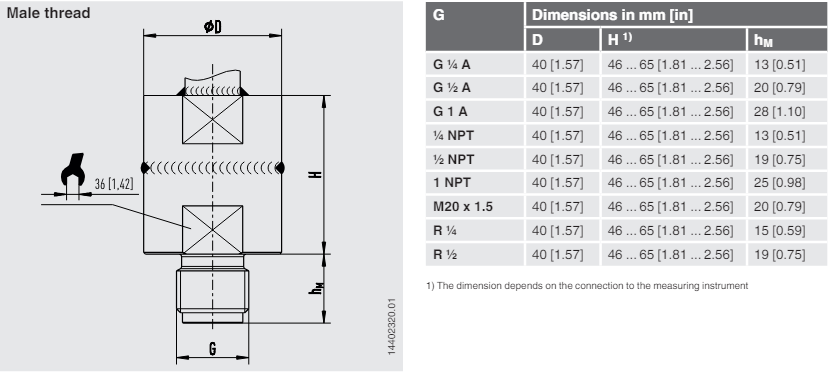

ダイアフラムシール、モデルDS551 .34

ダイアフラムMB 40 mmの有効直径

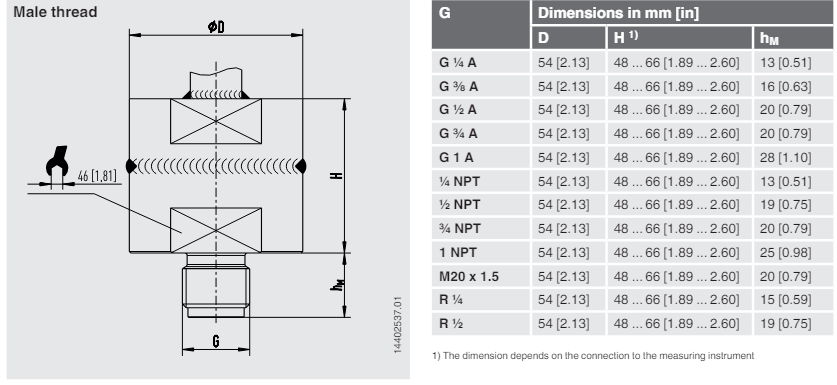

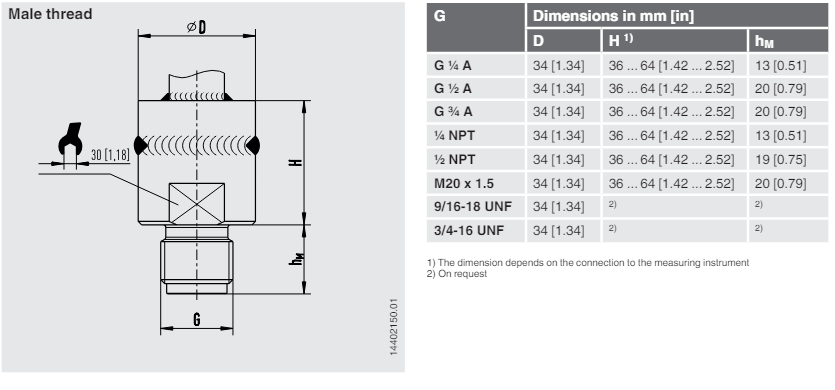

ダイアフラムシール、モデルDS551.34

ダイアフラムMB 29 mmの有効直径

ダイアフラムシール、モデルDS551 .34

ダイアフラムMB 22 mmの有効直径

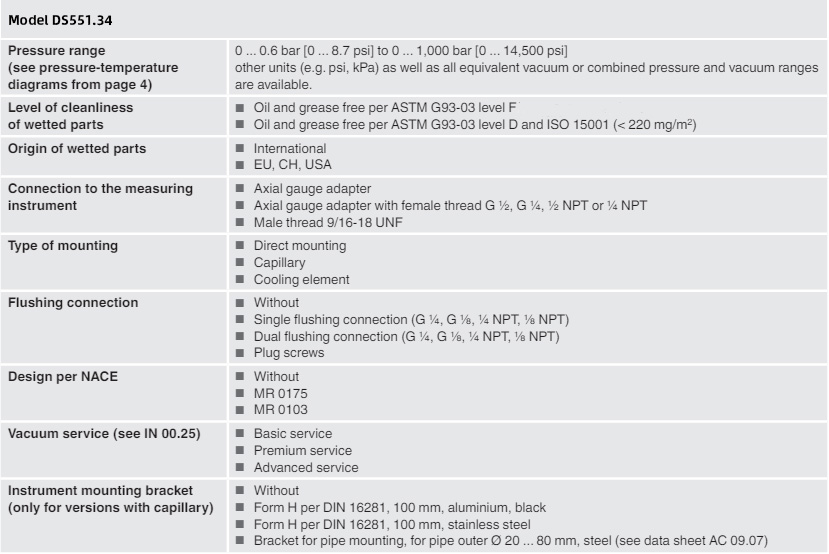

ダイアフラムシール：

ダイアフラムシールモデル /プロセス接続（プロセス接続標準、スレッド、公称圧力定格） /材料（上半身、ダイアフラム、下半身） /フラッシング接続（プラグスクリュー） /接続

ダイアフラムシールシステム：

ダイアフラムシールモデル /プロセス接続（プロセス接続標準、スレッド、公称圧力定格） /材料（上半身、ダイアフラム、下半身） /フラッシング接続（プラグスクリュー） /圧力測定機器モデル（データシートごと） /取り付け（直接取り付け、冷却要素、毛細血管） /分とマックス。プロセス温度 /分。とマックス。周囲温度 /真空サービス /圧力伝達媒体 /証明書 /高さの違い /濡れた部品の清潔さ /濡れた部品の起源 /機器取り付けブラケット
