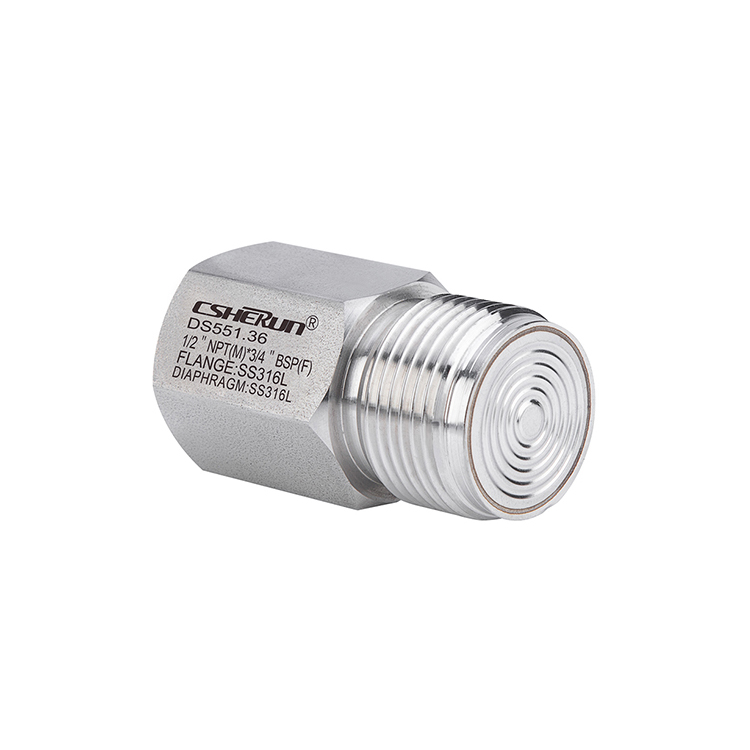

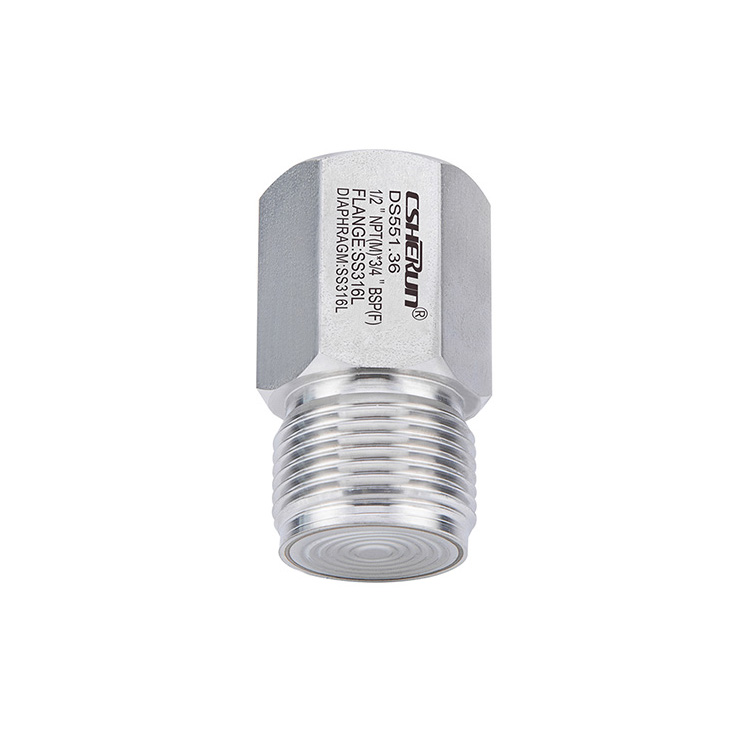

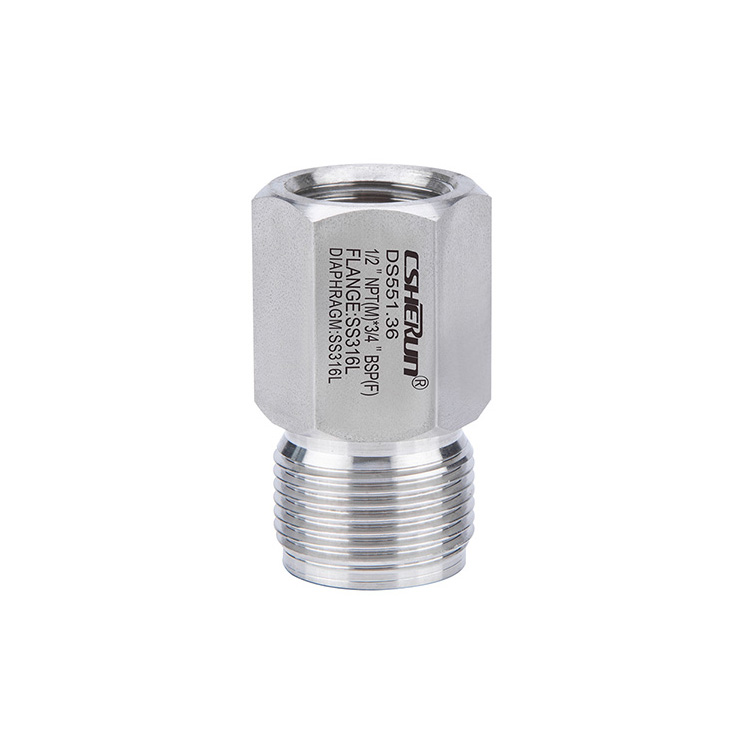

ねじ付き接続フラッシュダイヤフラムまたは保護プレート付きダイアフラムシール

Csherunは、ねじられた接続フラッシュダイアフラムまたは保護プレートメーカーを備えたダイアフラムシールです。以下はそれのアプリケーションです。

●非常に粘性または結晶化媒体用

●ハードおよび研磨剤の場合

●スクリードポンプとコンクリートポンプ

●鉱業、トンネリング、過剰な運搬

●衛生アプリケーション

特別な機能

●直接ねじ込むためのスレッド接続

●コンパクトな寸法でダイアフラムをフラッシュします

●プロセス業界の高い圧力

●耐摩耗性を高めるための保護プレート付きバージョン

●真空測定範囲

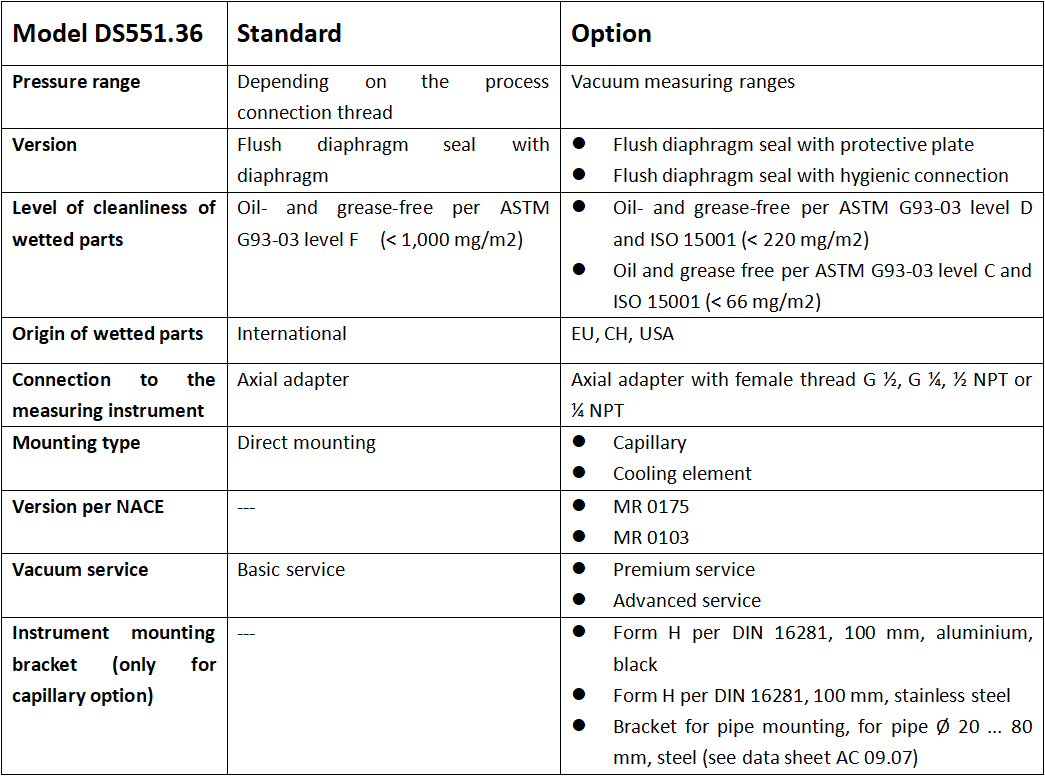

仕様

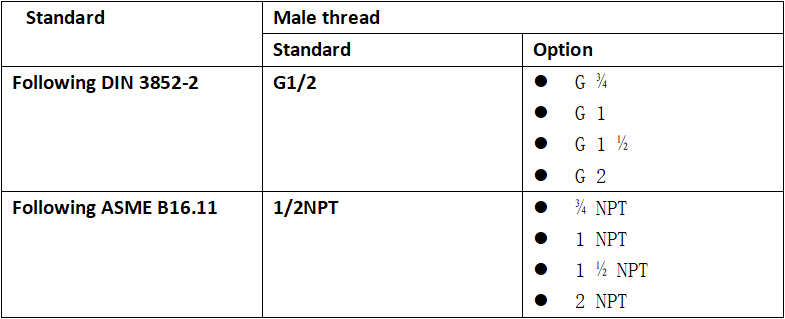

プロセス接続

要求に応じて、特別なプロセス温度とプロセス接続のためのさらなる材料の組み合わせ

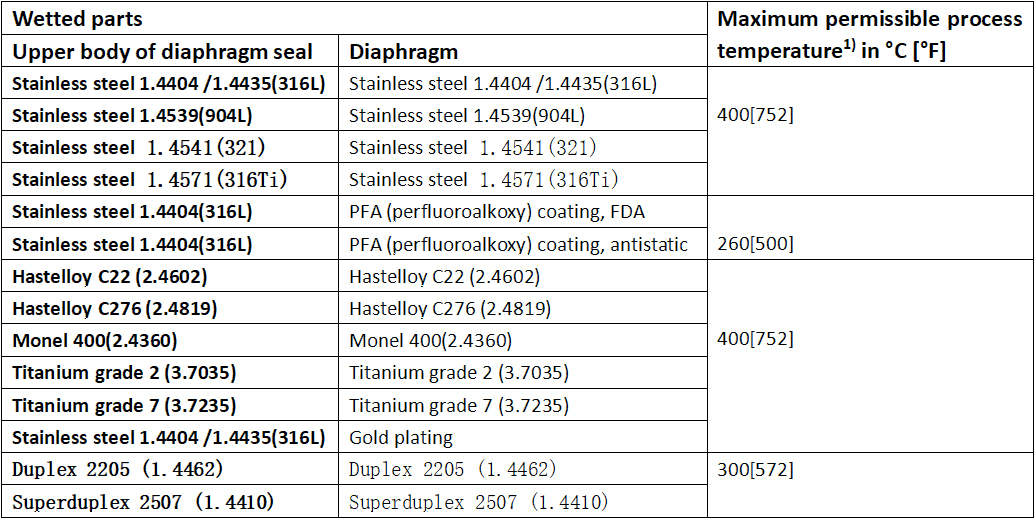

ダイアフラムを使用したバージョンの材料の組み合わせ

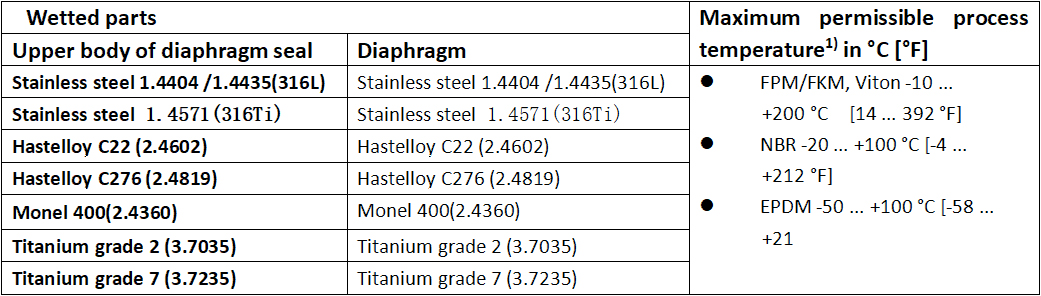

保護プレートを使用したバージョンの材料の組み合わせ

1）ダイアフラムシールシステムの最大許容プロセス温度は、接合方法、システム充填流体、および測定機器によって制限されます。

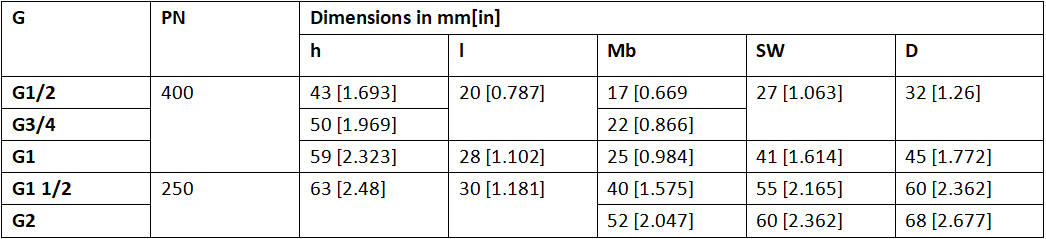

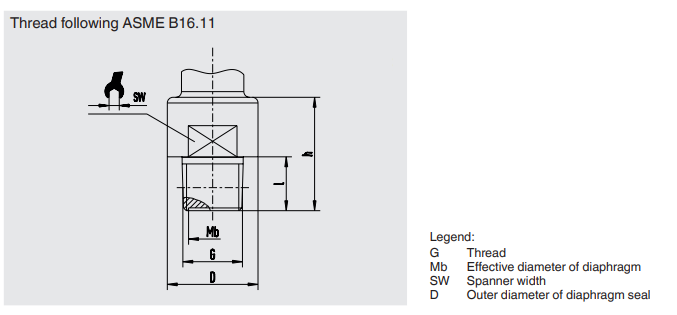

寸法mm [in]

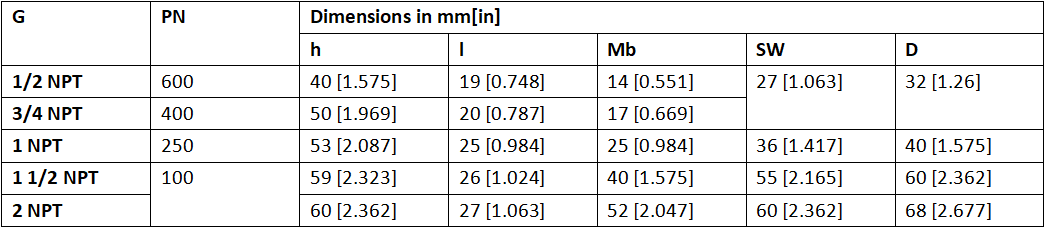

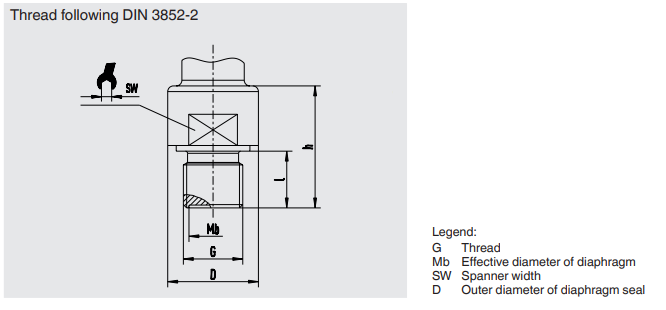

ダイアフラムでダイアフラムシールをフラッシュします

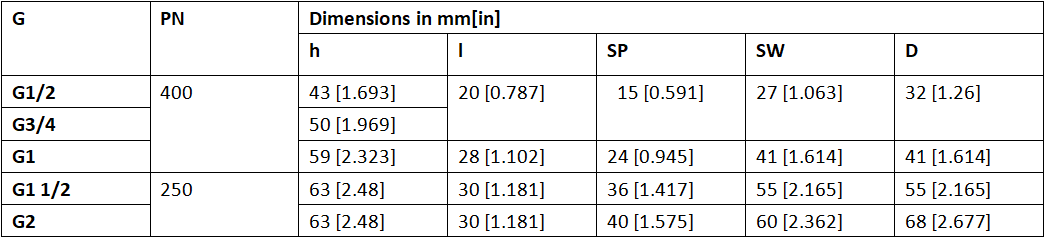

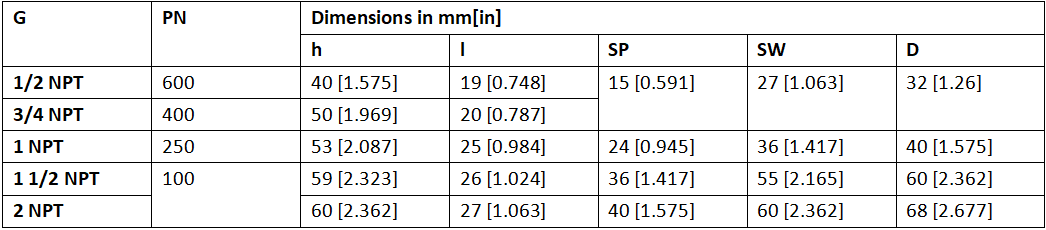

mmの寸法[in]

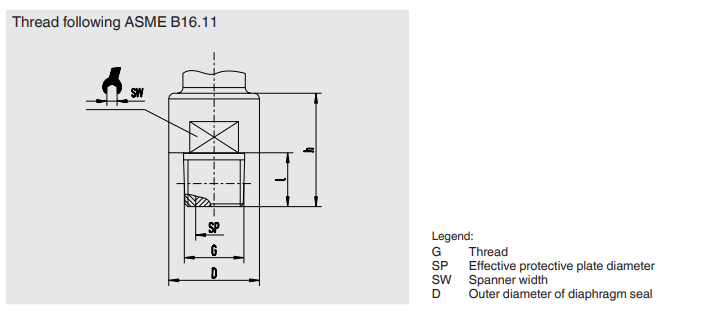

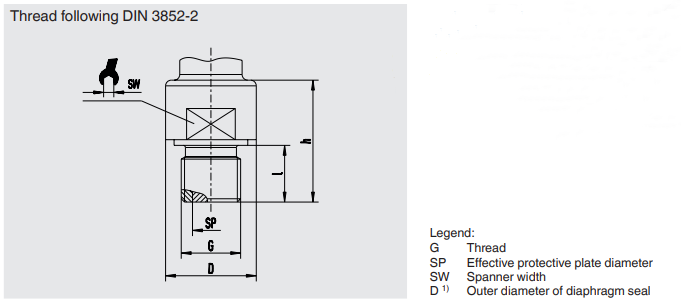

バージョン：保護プレートを備えたダイアフラムシール

保護プレートの耐摩耗性が高いため、このバージョンは研磨媒体による圧力測定に特に適しています。衝撃耐性と耐摩耗性の保護プレートは、ダイアフラムシールシステムの回復力を高めます。保護プレートは、媒体による耐摩耗性に長い間耐えることができる十分に厚く寸法です。

ダイアフラムシール：

ダイアフラムシールモデル /プロセス接続（プロセス接続標準、スレッド、公称圧力定格） /材料（シーリング付きダイアフラムシール、ダイアフラムまたは保護プレートの上半身） /フラッシング接続（プラグスクリュー） /測定機器への接続 /湿潤部品の清潔さ /湿潤部品の清浄度 /在来式 /

ダイアフラムシールシステム：

ダイアフラムシールモデル /プロセス接続（プロセス接続標準、スレッド、公称圧力定格） /材料（シーリング付きダイアフラムシール、ダイアフラムまたは保護プレートの上半身） /フラッシング接続（データシートごと） /圧力測定機器モデル（直接取り付け、冷却要素、キャピラリー） / min。とマックス。プロセス温度 /分。とマックス。周囲温度 /真空サービス /システム充填液 /証明書 /高さの違い /濡れた部品の清潔さのレベル /濡れた部品 /機器の取り付けブラケットの起源
