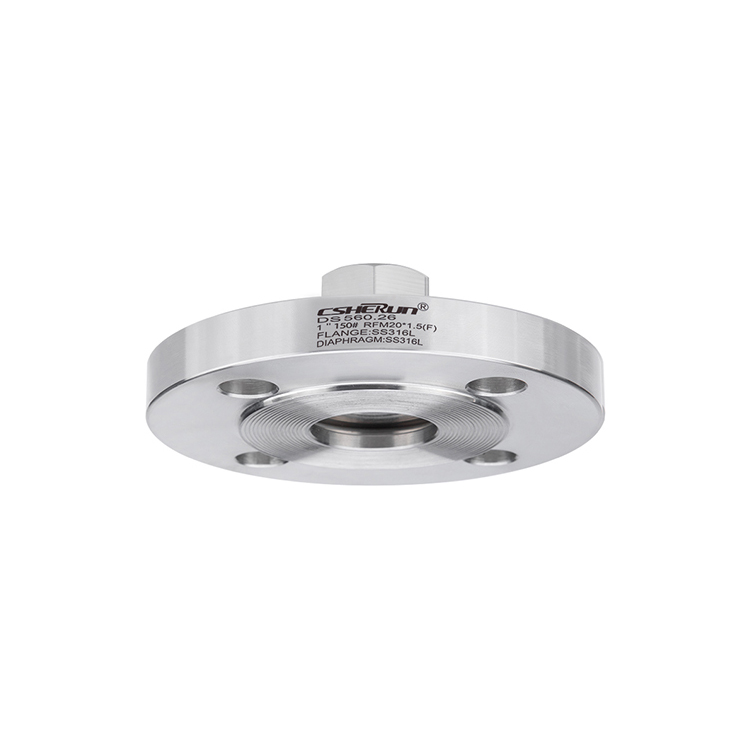

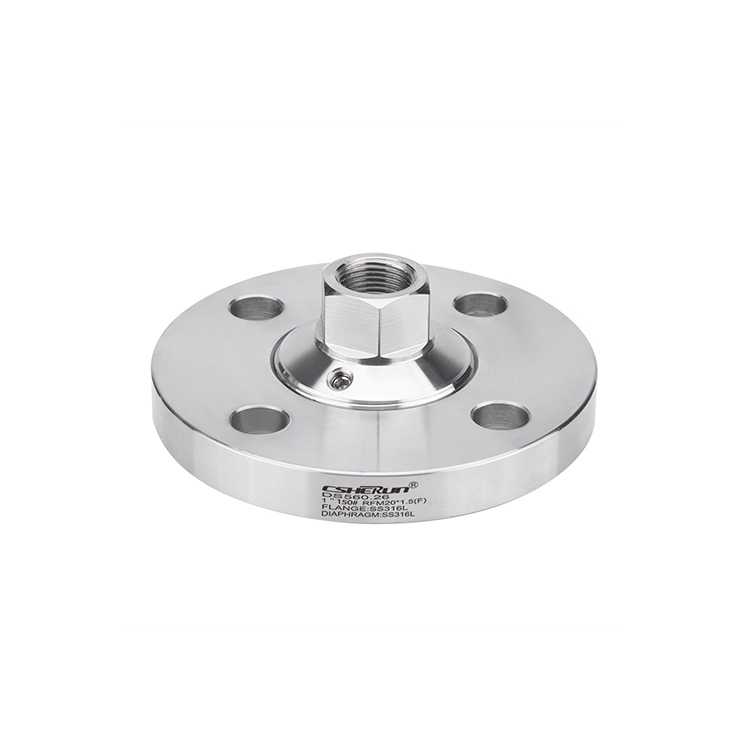

フランジ接続を備えたダイアフラムシール

Flange Connectionのアプリケーションを備えたCsherunダイアフラムシールは、次のようです。

●攻撃的で、粘性が高く、結晶化またはホットなメディア

●プロセス業界

●小さなフランジプロセス接続

特別な機能

●内部の溶接ダイヤフラムを備えたフランジ

●コンパクトデザイン

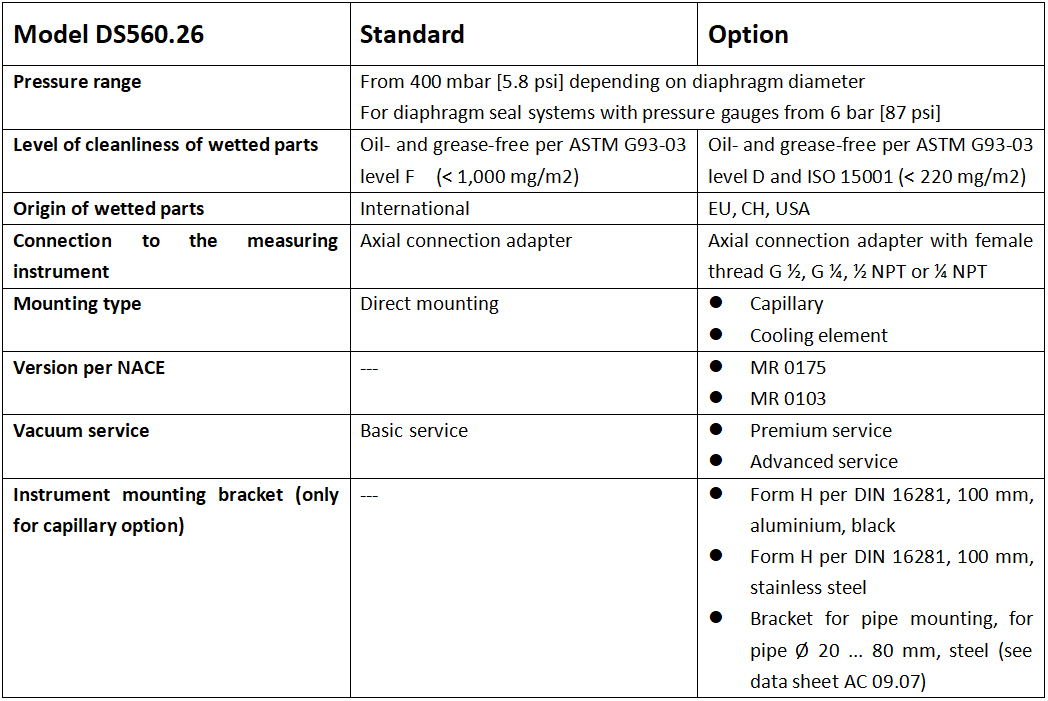

仕様

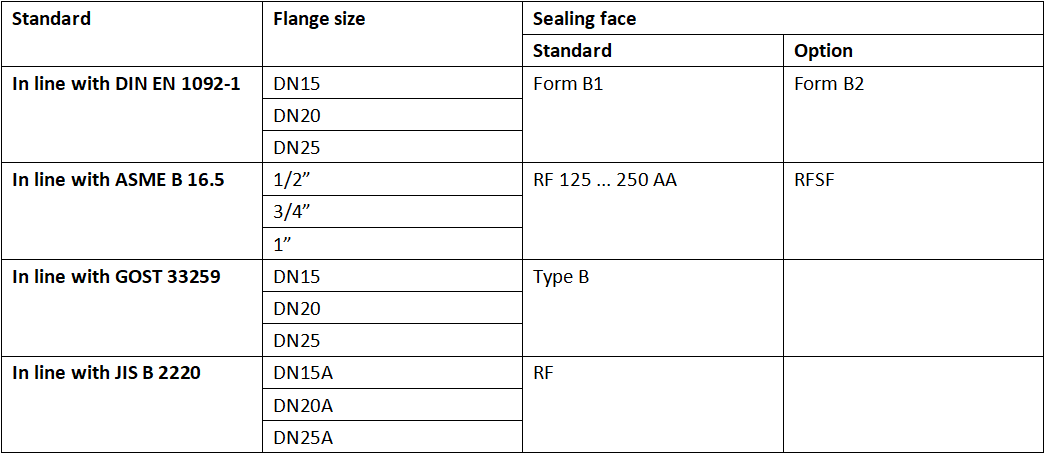

プロセス接続、フランジ

リクエストに応じて、さらにフランジとオプション

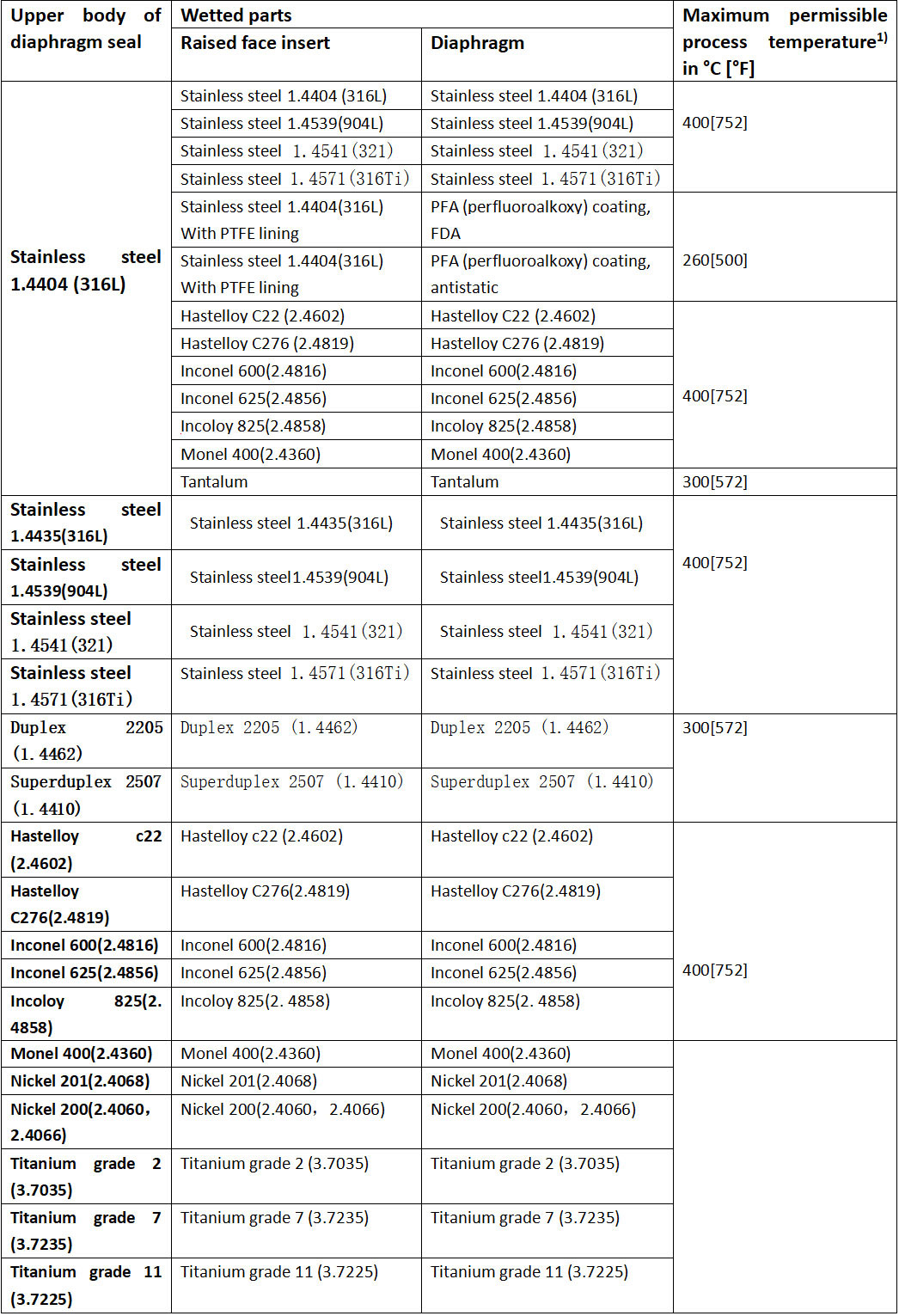

材料の組み合わせ

1）ダイアフラムシールシステムの最大許容プロセス温度は、接合方法、システム充填流体、および測定機器によって制限されます。

要求に応じて、特別なプロセス温度のためのさらなる材料の組み合わせ

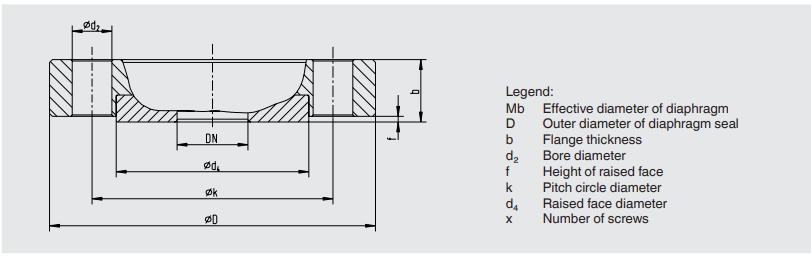

mmの寸法[in]

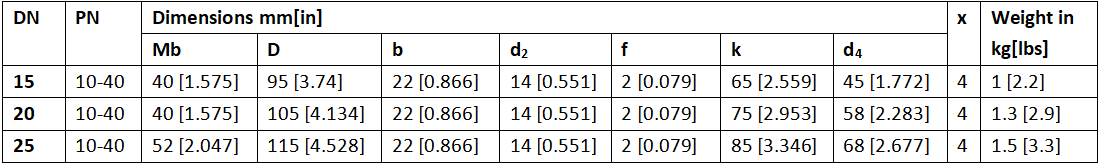

DIN EN 1092-1に沿ったフランジ接続、フォームB1

リクエストに応じて、さらなる寸法と公称圧力が高くなります

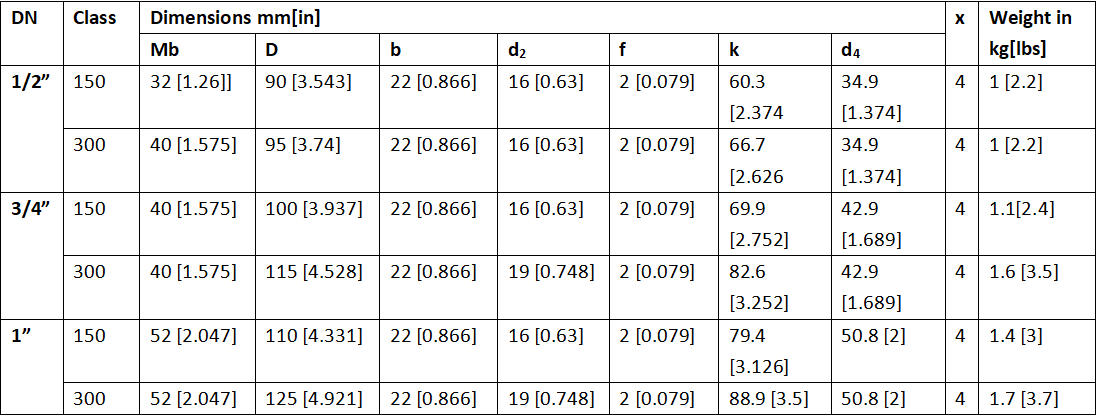

ASME B 16.5、RF 125あたりのフランジ接続... 250 AA

リクエストに応じて、さらなる寸法と公称圧力が高くなります

GOST 33259に沿ったフランジ接続、タイプb

リクエストに応じて、さらなる寸法と公称圧力が高くなります

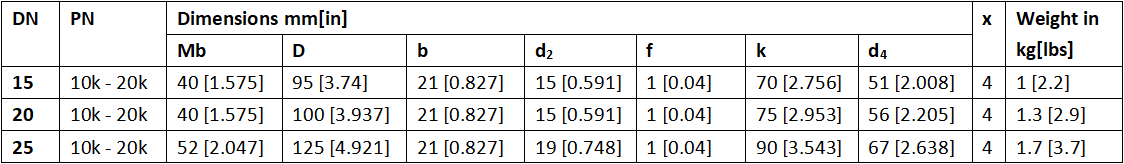

JIS B 2220あたりのフランジ接続

リクエストに応じて、さらなる寸法と公称圧力が高くなります

ダイアフラムシール：

ダイアフラムシールモデル /プロセス接続（標準、フランジサイズ、公称圧力、シーリングフェイス） /材料（ダイアフラムシールの上半身、上昇したフェイスインサート、横隔膜） /湿った部品の清潔さの清潔さ / NACEあたりの濡れた部品 /バージョンの起源 /測定機器 /認定への接続 /接続

ダイアフラムシールシステム：

ダイアフラムシールモデル /圧力測定機器モデル（データシートごと） /取り付け（直接取り付け、冷却要素、毛細血管） /材料（ダイアフラムシールの上半身、上昇面挿入、横隔膜） / min。とマックス。プロセス温度 /分。とマックス。周囲温度 /真空サービス /システム充填液 /証明書 /高さの違い /濡れた部品の清潔さの清浄度 /湿潤部品 /バージョンあたりの原点 /ゾーン0への取り付けのためのダイアフラムシール /機器マウントブラケット /プロセス接続（標準、フランジサイズ、ノミナル圧力、シーリングフェイス）
