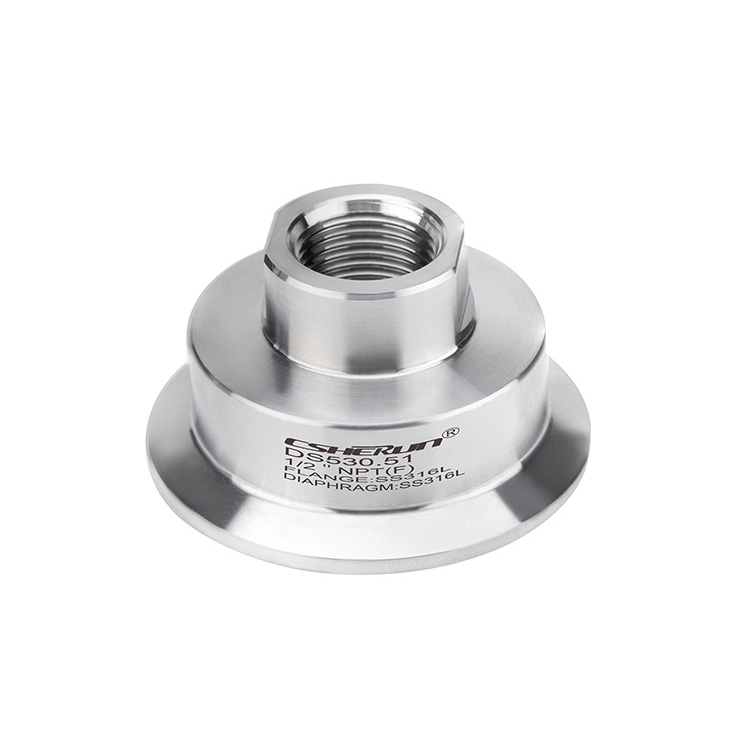

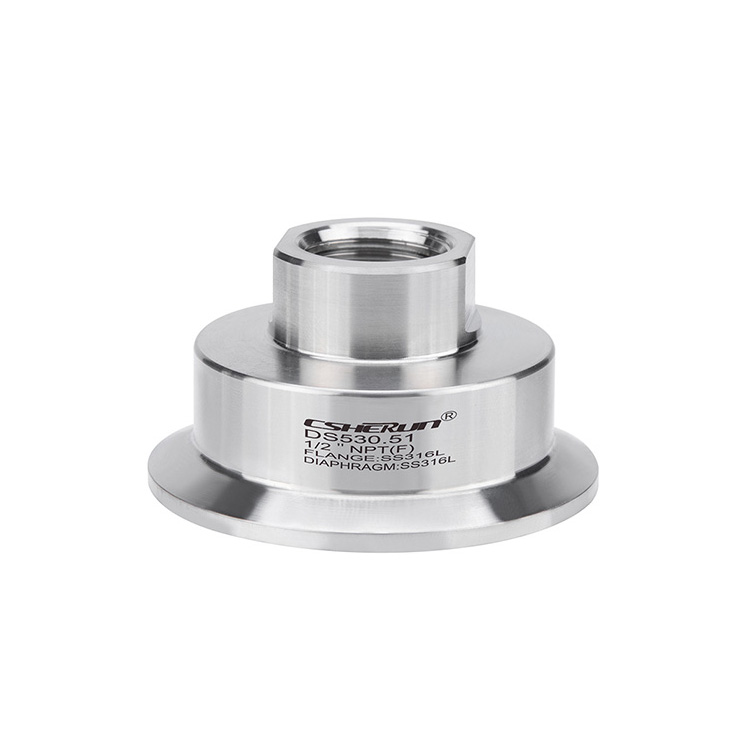

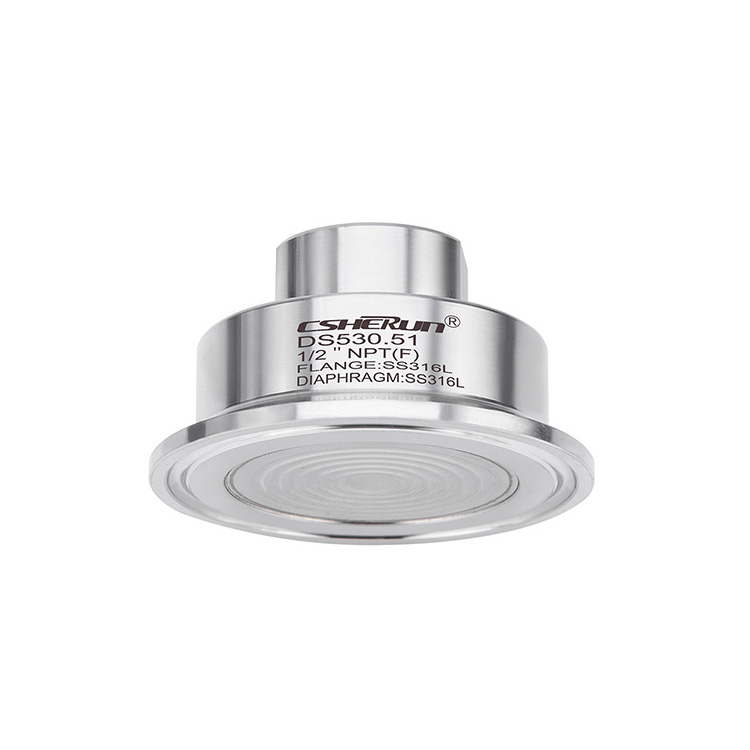

滅菌接続を備えたダイアフラムシール、DINごとの無菌接続11864

圧力範囲

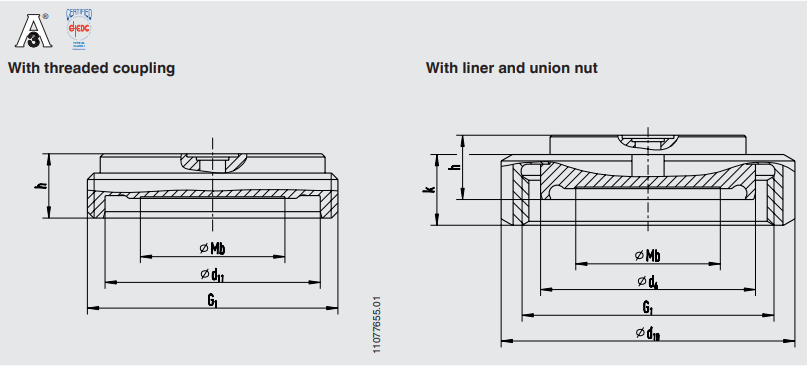

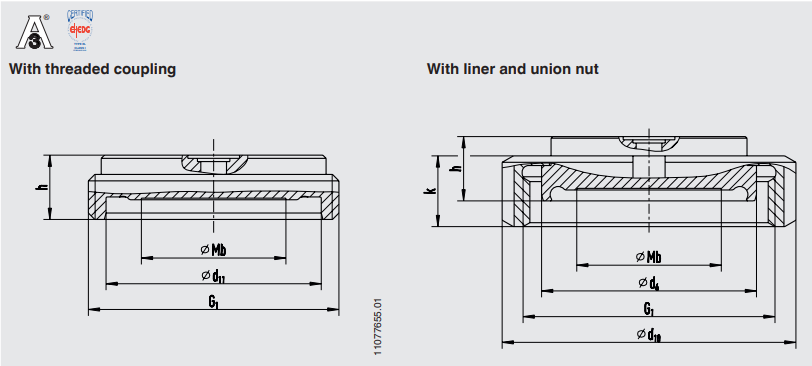

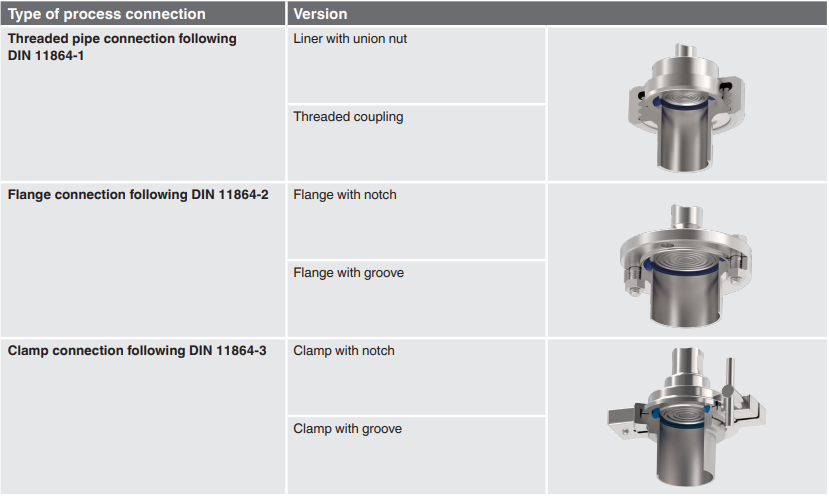

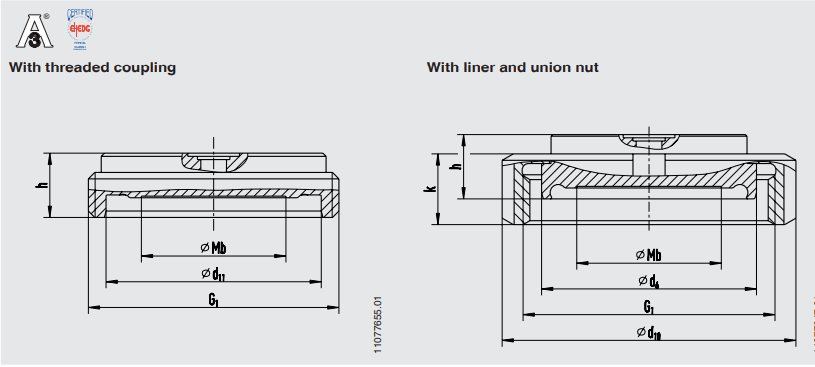

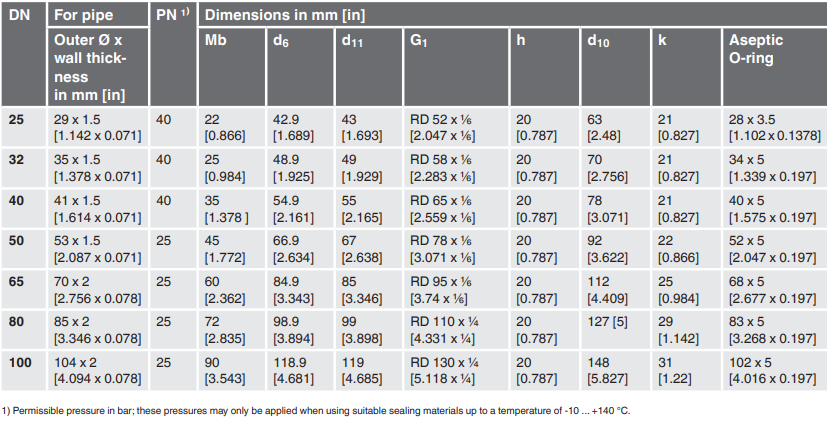

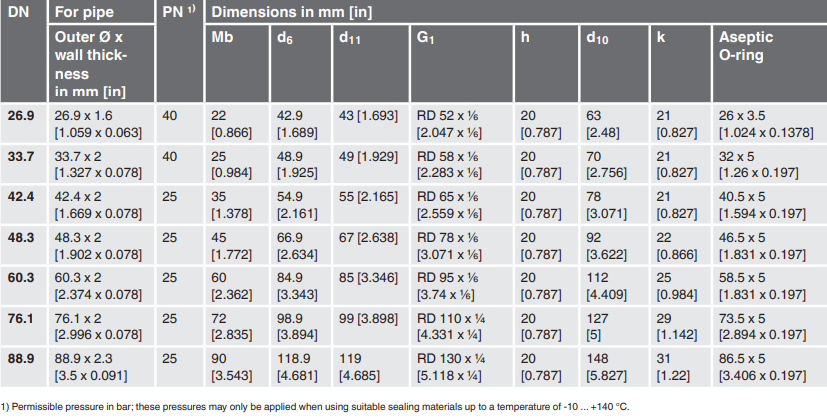

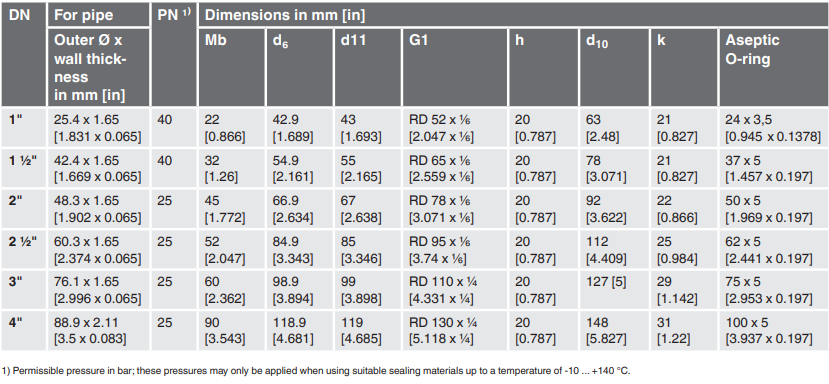

DIN11864-1ごとにねじ付き接続

■0…0.6バーから0…40バー[0…8.7 psi〜0…580 psi]（dn 40へ）
■0…0.6バーから0…25バー[0…8.7 psiから0…363 psi]（dn 50から）

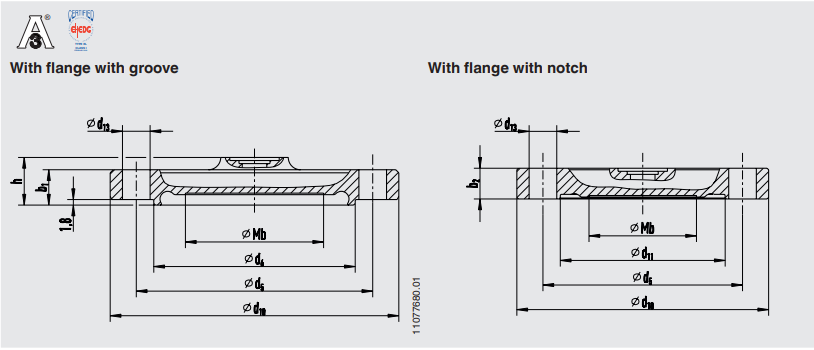

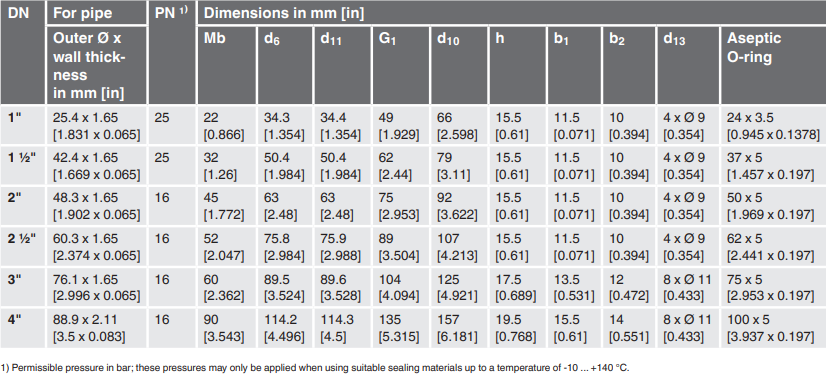

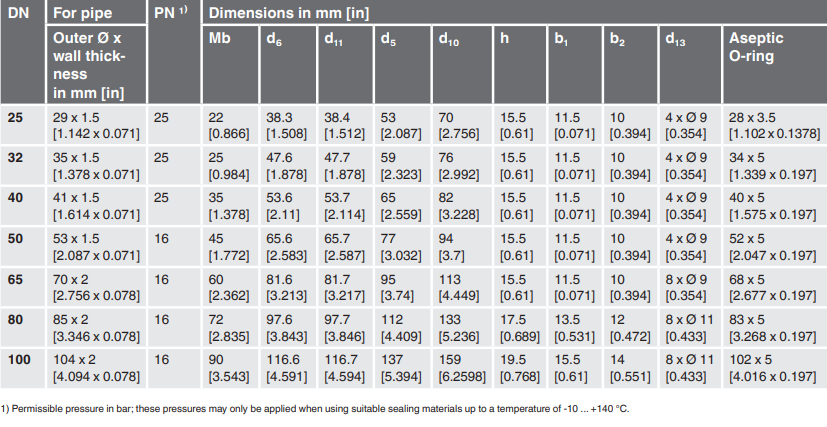

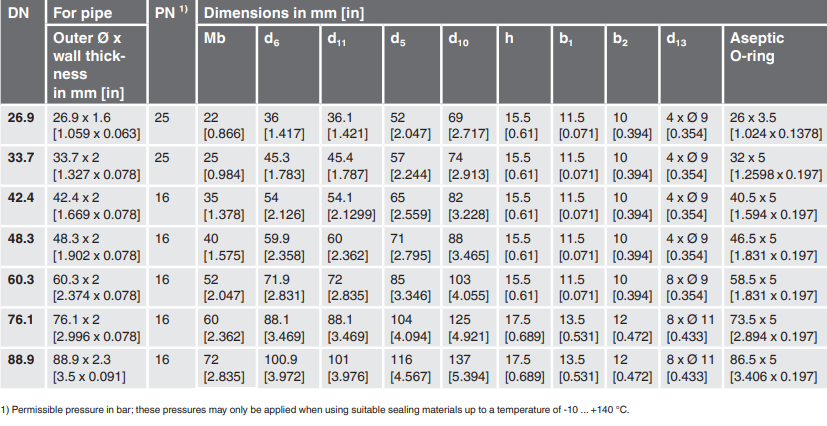

DINあたりのフランジ接続11864-2

■0…0.6バーから0…25バー[0…8.7 psi〜0…363 psi]（dn 40へ）
■0…0.6バーから0…16バー[0…8.7 psiから0…232 psi]（dn 50から）

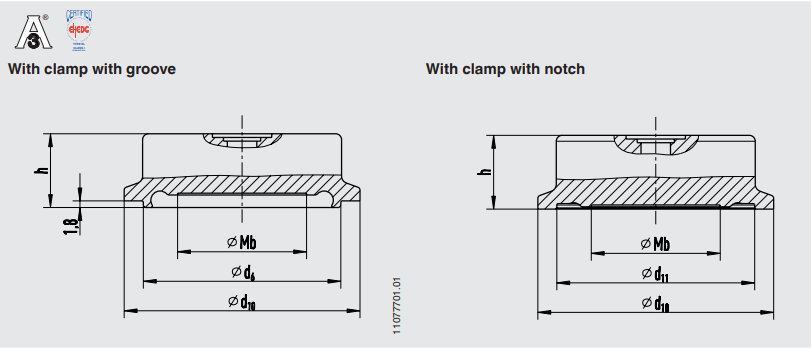

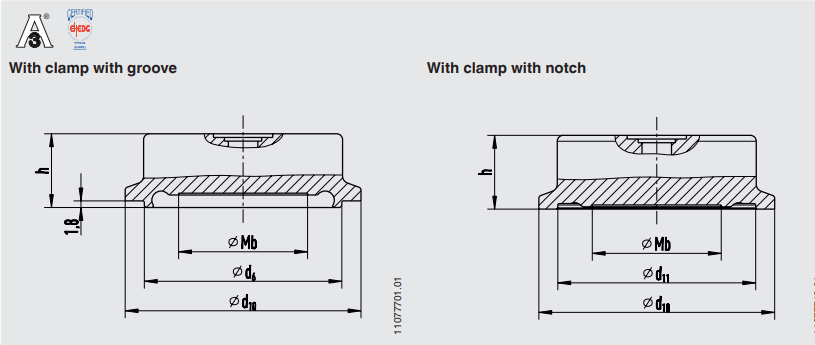

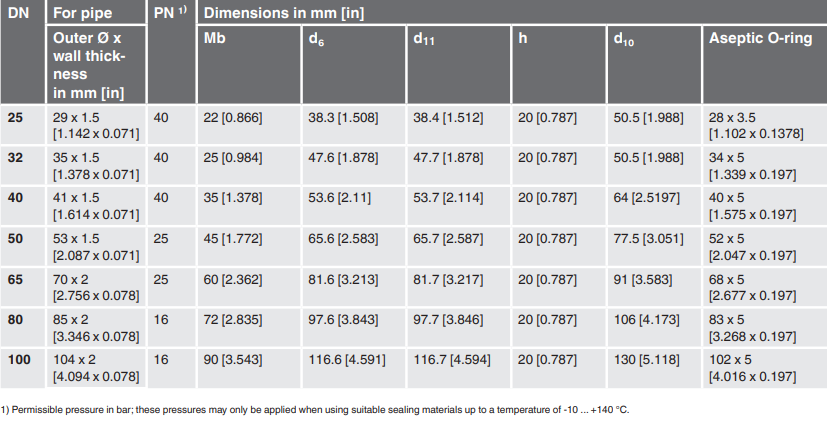

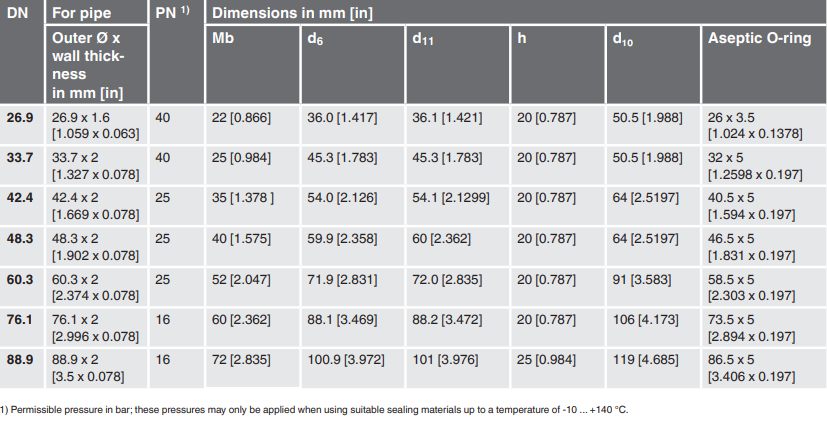

DINごとのクランプ接続11864-3²⁾

■0…0.6バーから0…40バー[0…8.7 psi〜0…580 psi]（dn 40へ）
■0…0.6バーから0…25バー[0…8.7 psi〜0…363 psi]（dn 65へ）
■0…0.6バーから0…16バー[0…8.7 psi〜0…232 psi]（dn 80から）

濡れた部品の清潔さのレベル

ASTM G93-03レベルF（<1,000 mg/m2）あたりのオイルおよびグリースフリー

■ASTM G93-03レベルDおよびISO 15001（<220 mg/m2）あたりのオイルおよびグリースフリー
■ASTM G93-03レベルCおよびISO 15001（<66 mg/m2）ごとにオイルとグリースを含まない

濡れた部品の起源

国際的

私、ch、使用します

湿った部品の表面粗さ

ASME BPE SF3あたりRA≤0.76μm[30μin]（溶接継ぎ目を除く）

ASME BPE SF4あたりのRA≤0.38μm[15μin]、エレクトロポール表面のみ（溶接継ぎ目を除く）

測定機器への接続

軸アダプター

メスのスレッドg½、g¼、½nptまたは¼nptを備えた軸方向アダプター

取り付けタイプ

直接取り付け

■キャピラリー
■冷却要素

NACEごとのバージョン

---

■MR 0175
■MR 0103

真空サービス

基本サービス

■プレミアムサービス
■高度なサービス

機器マウントブラケット（毛細管オプションのみ）

---

■din 16281、100 mm、アルミニウム、黒の形式
■din 16281、100 mm、ステンレス鋼あたりのh
■パイプ取り付け用のブラケット、パイプØ20... 80 mm、鋼（データシートAC 09.07を参照）

ステンレス鋼1.4435（316L）

ステンレス鋼1.4435（316L）

ステンレス鋼1.4435（316L）、エレクトロポリッシュ

ステンレス鋼1.4435（316L）、エレクトロポリッシュ

ステンレス鋼1.4539（904L）

ステンレス鋼1.4539（904L）

Hastelloy C22（2.4602）

Hastelloy C22（2.4602）

Hastelloy C276（2.4819）

Hastelloy C276（2.4819）
