液体充填圧力計

Model:S.BW03 NS63, 100, 160

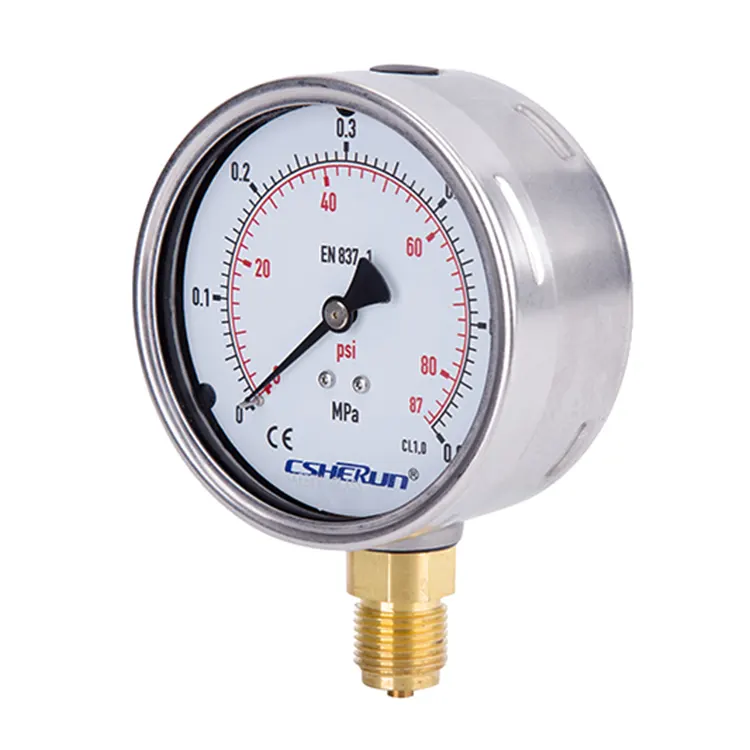

中国のCSHERUNが供給する液体充填圧力計は、銅合金で構築され、ステンレス鋼でケースに収められたブルドン管圧力計で、耐振動性と耐衝撃性を確保しています。激しい振動や高い動的な圧力負荷を伴う用途に最適なこの多用途で耐久性のあるゲージは、圧力システムを妨げたり、銅合金部品の腐食を引き起こしたりしないすべての気体および液体媒体に適しています。測定システム内の摩耗と腐食の防止対策が低減されているため、耐用年数が長くなり、信頼性と費用対効果が重要な油圧、コンプレッサー、造船、医用工学などの幅広い業界で応用されています。

お問い合わせを送信

製品説明

中国で製造された洗練された液体充填圧力計は、主にガス圧力の測定に使用され、微圧を評価し、ある程度の過圧保護を提供する機能を備えています。銅合金から作られ、頑丈なステンレス鋼で覆われたこのゲージは、精度と耐久性の両方を保証します。

中国製の CSHERUN 液体充填圧力計は、粘性が高くなく、結晶化せず、銅合金に腐食を引き起こさない気体および液体媒体で使用するように設計されています。ガスまたは蒸気を測定する場合、互換性と精度を確保するために「EN 837-2 前の選択基準」表に従うことが重要です。

利便性をさらに高めるために、CSHERUN は特定のニーズに応じてダイヤルのマーキングをカスタマイズするオプションを提供します。ご要望に応じて、文字盤に貴社のロゴを印刷することもでき、液体充填圧力計にカスタマイズされたタッチを提供します。

● 耐振動性と耐衝撃性

● 激しい振動や高い動的な圧力負荷に適しています。

● 圧力システムを妨げたり、銅合金部品を攻撃したりしない、あらゆる気体および液体媒体に適しています。

● 測定システムの摩耗と腐食保護が少ないため、耐用年数が長くなります。

● 油圧

● コンプレッサー、造船

● 医療工学

● 信頼性とコスト効率が高い

● さまざまなカスタマイズされたバージョンが利用可能

応用

●粘度が高くない気体および液体媒体の場合、結晶化せず、銅合金を侵しません。

● !ガスまたは蒸気の測定には、これらのゲージは表「EN 837-2 による選択基準」に従って使用する必要があります。

CSHERUN 周期圧力

圧力計の最大目盛値（bar）	≤25	<25 ～ ≤600	＜600 ～ ≤1000
圧力サイクル数	120,000	100,000	30,000

仕様

デザイン	EN837-1
呼び径（mm）	63、100、160
精度クラス (EN837-1 による)	63mm：Cl1.6 100、160mm : Cl1.0
測定範囲	-1 … 0bar ～ -1 … 15bar 0 … 0.6bar ～ 0 … 1000bar
応用分野	安定した： ≤600bar フルスケール値＞600bar 3/4 X フルスケール値動的負荷: ≤600bar 0.9 X フルスケール値＞600bar 2/3 X フルスケール値短時間： ≤600bar 1.3 X フルスケール値＞600bar フルスケール値
使用温度範囲	周囲温度: -20 …。 +60℃ 中：最大+60℃
温度性能	測定系の温度が基準温度(+20℃)からずれた場合：最大±0.4%/10k of Span
保護の程度	IP65 (EN 60529)

標準バージョン

プロセス接続	銅合金 G1/2B – スパナサイズ SW22
接続場所	ボトムマウント下部バックマウントセンターバックマウント(NS63のみ)
圧力要素	銅合金 ≤60bar「C」タイプチューブ＞60bar ヘリカルチューブ
動き	銅合金
ダイヤル	アルミニウム、白、黒と赤の文字盤
ポインタ	アルミニウム、黒
場合	ステンレス鋼 304、ブローアウト付き
バヨネット式ベゼル	ステンレス304
ウィンドウ	安全ガラス
充填液	グリセリン(99.5%)、シリコーンオイル(オプション)

オプション

■ 他のプロセス接続。接続スレッドは PT、NPT、BSPT などです。

■ 特殊なスケール

■ パネル取り付けベゼル

■ 3 穴固定、パネル取り付けベゼル

■ その他の特別バージョン
