A カプセル圧力計は、低圧領域を高感度かつ安定して測定するように設計された精密機器です。 HVAC、医療機器、環境監視、ガス規制、正確な低圧測定が重要な実験室システムなどの業界で広く使用されています。この記事では、カプセル圧力計の仕組み、構造コンポーネント、アプリケーションシナリオ、選択基準、ユーザーが直面する一般的な課題について包括的に説明します。意思決定者やエンジニアが特定の要件に適したソリューションを選択できるように、明確な説明、構造化されたセクション、実践的なガイダンスが含まれています。

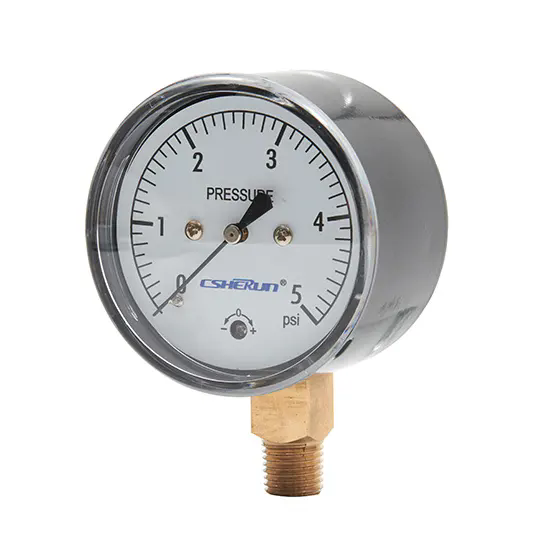

カプセル圧力計は、低圧環境用に特別に設計された機械式圧力測定装置です。中圧から高圧に適したブルドン管ゲージとは異なり、カプセルゲージは通常 600 mbar 未満の圧力の測定に優れています。感度と再現性により、小さな圧力変動を確実に検出する必要がある用途には不可欠です。
この機器の特徴は、溶接された 2 つの薄い波形ダイアフラムで構成されるカプセル要素です。この設計により、最小限の圧力変化でも弾性変形が強化され、正確で読み取り可能な出力が得られます。
カプセル圧力計の動作は弾性変形に基づいています。カプセルに圧力がかかると内部容積が変化し、ダイヤフラムが膨張または収縮します。この動きは加えられた圧力に比例します。
変形は機械的なリンク システムを介して指針に伝達され、指針は校正されたダイヤル上を移動します。カプセルは小さな圧力変化に容易に反応するため、ゲージは優れた分解能で低圧力値を表示できます。
この純粋に機械的な原理により、外部電源を必要とせずに安定した性能が保証され、カプセル圧力計は長期の連続監視に適しています。
カプセル圧力計には、一般的な業界の課題に直接対処するいくつかの利点があります。
カプセル圧力計は、その精度と信頼性により、以下の用途に広く使用されています。
適切なカプセル圧力計を選択するには、動作条件と測定目標を慎重に評価する必要があります。主な要素には次のようなものがあります。
| パラメータ | 代表的な範囲 |
|---|---|
| 測定範囲 | 0 ～ 2.5 mbar ～ 0 ～ 600 mbar |
| 精度クラス | ±1.6%以上 |
| ケース素材 | ステンレス鋼 |
| プロセス接続 | G1/4、G1/2、NPT |
| 動作温度 | -20℃～+60℃ |
ユーザーは、不正確な測定値、機械的疲労、環境干渉などの課題に遭遇することがよくあります。これらの問題は、次の方法で軽減できます。
定期的なメンテナンスにより、安定したパフォーマンスと耐用年数の延長が保証されます。ポインタのゼロドリフト、機械的磨耗、またはハウジングの損傷がないか目視検査を定期的に実行する必要があります。校正間隔はアプリケーションの重要度によって異なりますが、高精度システムの場合は通常、毎年推奨されます。
カプセル圧力計に最適な圧力範囲はどれですか?
カプセル圧力計は、通常 600 mbar 未満の非常に低い圧力範囲に最適です。
カプセル圧力計は正圧と負圧の両方を測定できますか?
はい、多くのモデルは差圧、正圧、または真空の圧力測定用に設計されています。
カプセル圧力計は腐食性媒体に適していますか?
ステンレス鋼などの適切な材質で製造されている場合、弱腐食性ガスにも使用できます。
正確で信頼性の高い低圧測定を実現するには、カプセル圧力計の仕組みと適切なモデルの選択方法を理解することが不可欠です。適切な選択、設置、メンテナンスを行うことで、これらの機器は幅広い用途にわたって長期的な安定性と信頼できる性能を提供します。
チェルンは、精度、耐久性、一貫した品質を目指して設計された包括的なカプセル圧力計ソリューションを提供します。詳細な仕様やカスタマイズサポートについては、お問い合わせください。お問い合わせ申請要件について話し合い、専門家の支援を受けてください。
