真鍮製圧力計

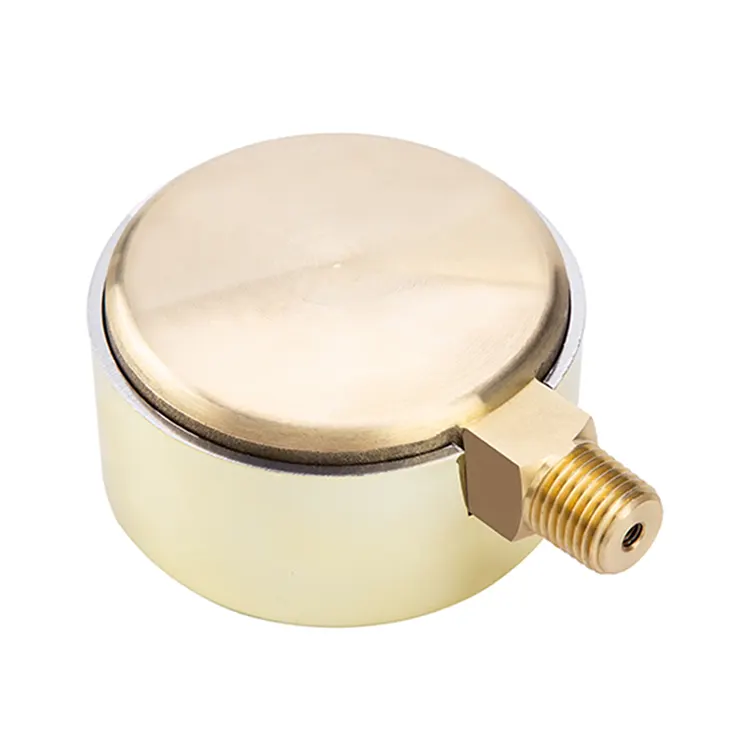

Model:B202.070(Back connection)

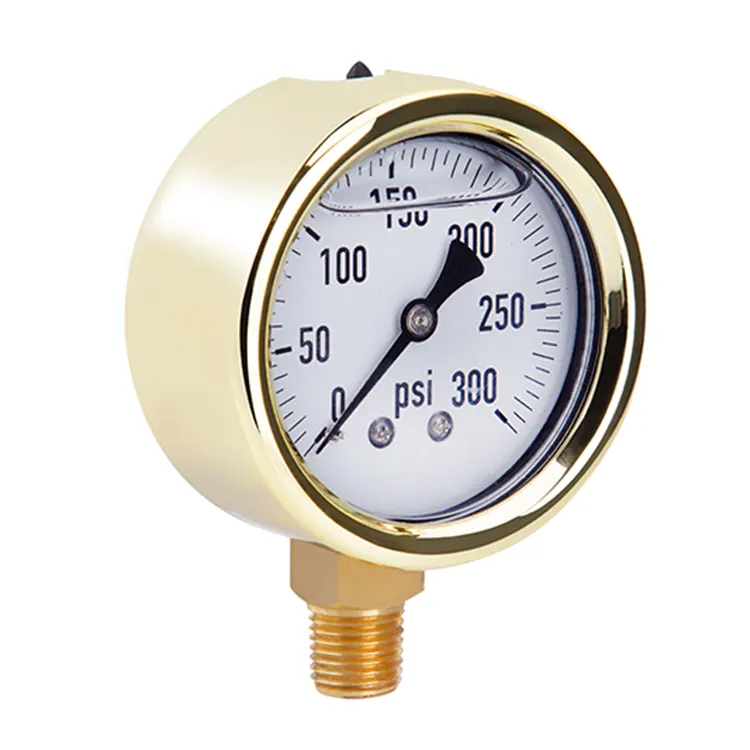

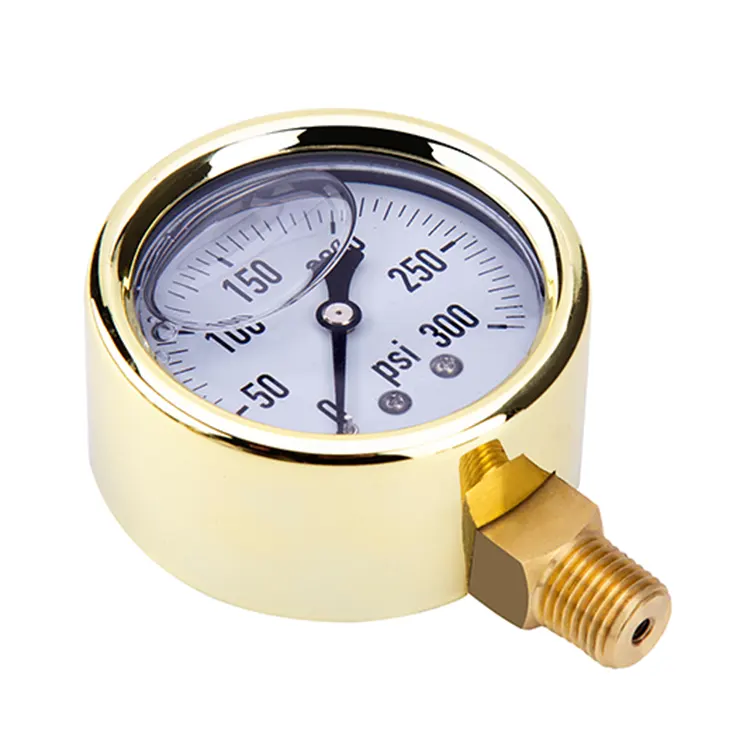

B202.030(Bottom connection)

中国の CSHERUN 工場は、堅牢な銅合金ケースに収められた高精度のブルドン管を備えた真鍮圧力計を卸売しており、性能を向上させる液体充填を備えています。 EN 837-1 規格を満たすように設計されており、優れた負荷サイクル安定性、耐衝撃性、比類のない耐久性を提供します。ステンレス鋼で作られており、耐腐食性があり、高動圧または振動環境に最適で、鉱山、油圧、造船に最適です。

お問い合わせを送信

製品説明

中国で誇りを持って製造されている先進的な真鍮圧力計は、主にガス圧力の測定に使用され、微圧測定と指定範囲の過圧保護の機能を提供します。耐久性のある銅合金材料で作られた中国 CSHERUN 真鍮圧力計は、その堅牢性と精度で際立っています。

このゲージは、高い動圧負荷や振動が特徴の場所を測定するために特別に設計されており、粘性や結晶化が高くなく、銅合金部品を腐食させる危険性のない気体および液体媒体の取り扱いに優れています。その多用途性により、困難な条件下での信頼性と精度が重要となる鉱業、油圧、造船におけるさまざまな用途にとって理想的なソリューションとなります。中国 (CSHERUN) 真鍮圧力計は、正確な測定値と耐久性のある性能を保証し、最も厳しい環境の要求を満たします。

応用

動圧荷重や振動の大きい場所の測定に

● 粘度や結晶化が高くなく、銅合金部品を侵さない気体および液体媒体用

● 鉱業

● 油圧

● 造船

デザイン	ASME B40.100 および EN 837-1
サイズ	2 1/2インチ & 4インチ (63 & 100 mm)
精度等級	2 1/2インチ: スパンの± 2/1/2% (ASME B40.100 グレード A) 4”: スパンの± 1% (ASME B40.100 グレード 1A)
範囲	真空 / 200 psi までのコンパウンド 15 psi ～ 15,000 psi の圧力、またはその他の同等の圧力または真空単位
使用圧力	2 1/2インチ: 安定: 3/4 スケール値変動: フルスケール値の 2/3 短時間: フルスケール値 4”: 安定: フルスケール値変動: 0.9 x フルスケール値短時間: 1.3 x フルスケール値
動作温度	アンビエント: -4 °F ～ +140 °F (-20 °C ～ +60 °C) - グリセリン充填 -40 °F ～ +140 °F (-40 °C ～ +60 °C) - シリコン充填中:最大。 +140 °F (+60 °C)
温度	温度が基準温度 68 °F (20 °C) から変化する場合の追加誤差は、18 °F (10 °K) 上昇または下降するごとにスパンの ±0.4% です。
耐候性	耐候性 (NEMA 4X / IP 66)
圧力接続	材質：銅合金下部マウント (LM) またはセンターバックマウント (CBM) - 2 1/2 インチ (63 mm) 下部マウント (LM) または下部背面マウント (LBM) - 4 インチ (100 mm) 1/4 インチ NPT または 1/2 インチ NPT はレンチの平らな領域に限定されます
バンブルビーチューブ	2 1/2 インチ (63 mm) < 870 psi (60 bar): C 形状銅合金 2 1/2 インチ (63 mm) > 870 psi (60 bar): ヘリカル銅合金 4 インチ (100 mm) < 1,000 psi (70 bar): C 形状の銅合金 4 インチ (100 mm) > 1,000 psi (70 bar): ヘリカルステンレス鋼
動き	銅合金
ダイヤル	白アルミニウム、黒文字、2 1/2 インチ、ストップピン付き
ポインタ	ブラックアルミニウム
場合	一体型接続部と通気プラグを備えた金塗装の鍛造真鍮
ベゼルリング	金メッキ ABS カバーリング (2 1/2 インチ) クロムメッキ真鍮カバーリング (4 インチ)
ウィンドウ	アクリル、Buna-N ガスケット付き
ケース充填	グリセリン 99.7%
