温度および圧力計

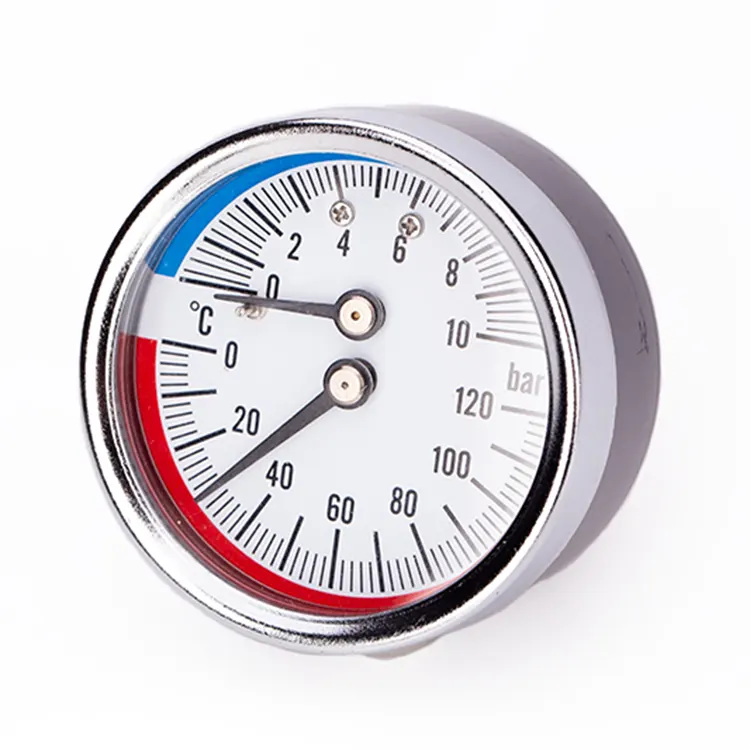

温度圧力計は、圧力と温度を組み合わせて表示するため、柔軟な使用が可能です。上部に圧力、下部に温度が表示され、温度目盛はわかりやすく下向きに曲がっています。あるいは、ゲージの上部に温度、下部に圧力を設定して、さまざまな好みやニーズに対応することもできます。

この機器は優れた目盛範囲を誇り、0 ～ 16 bar の圧力測定値と 0 ～ 150 °C の温度測定値を提供します。暖房システムや、温水と暖房の両方を提供するコンビボイラーに最適で、重要なパラメータの正確かつ信頼性の高い監視を保証します。

アプリケーション

● 暖房システム

● 温水と暖房を備えたコンビボイラー

財産

● 圧力と温度の組み合わせ表示、

上部の圧力、下部の温度では、温度目盛りが下に曲がります

上部温度、下部圧力

● スケール範囲は 0 ～ 16 bar、0 ～ 150 °C

説明

バイメタルシステムを備えた温度圧力計は、ステムを介して測定点に直接取り付けられます。バルブを使用すると、最初に加熱システムを空にすることなく、測定機器のネジを緩めることができます。圧力計とバイメタル温度計の組み合わせにより、幅広い用途に柔軟に使用できます。

通常版

オプション

■ その他のプロセス接続

■ 遮断弁、銅合金

■ 計器ガラス（スリップオンベゼル付き）

■ その他のスケール範囲

■ 特殊なスケール
