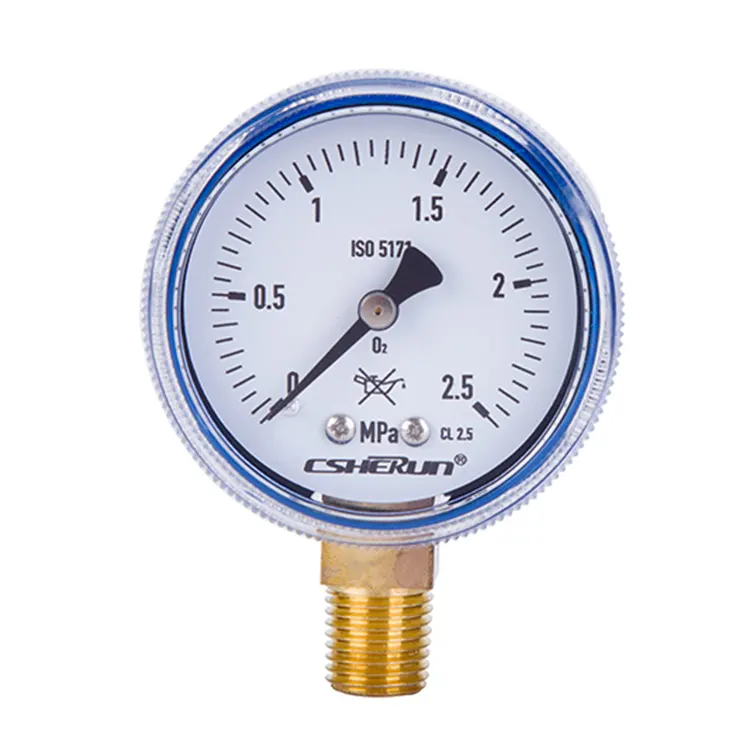

溶接圧力計

Model:TW02.010 ((Bottom connection)
TW02.050 (Centre back connection)

CSHERUN は溶接圧力計や温度圧力計の卸売などの精密測定機器を提供しています。溶接圧力ゲージは ISO 5171 に厳密に従っており、安全な圧力解放機構を備えており、溶接業界のニーズに合わせて設計されています。 EN 837-1 に基づく圧力測定値は 0 ～ 400 bar で、溶接、切断、および関連プロセスにおける過酷な環境に最適です。

お問い合わせを送信

製品説明

CSHERUN の溶接圧力計と圧力計の卸売は、高品質の銅合金から作られたブルドン管とバイメタル温度計を組み合わせています。圧力と温度を同時に測定するため、さまざまな用途に適しています。温度計はステムを介してシームレスに統合されており、バルブによりシステムから水を排出することなく簡単に緩めることができます。柔軟な表示オプションと優れたスケール範囲 (圧力 0 ～ 16 bar、温度 0 ～ 150°C) を提供し、暖房システムやコンビボイラーに最適です。 CSHERUN は、世界中の顧客のニーズを満たすために、信頼性、費用対効果、イノベーションに重点を置いた、堅牢で多用途かつユーザーフレンドリーな精密測定機器を提供します。

アプリケーション

●溶接、切断等の設備、プラントに。

特別な機能

● ISO 5171 に準拠した設計

●裏蓋の圧力を逃がします。

● 信頼性とコスト効率が高い

説明

デザイン	ISO 5171
呼び径（mm）	40、50、63
精度等級	2.5
スケール範囲	溶接技術標準範囲は、ISO 5171 に準拠した酸素とアセチレン、および EN 837-1 に準拠した 0 ... 1 ～ 0 ... 400 bar です。
圧力制限	定常：3/4×フルスケール値変動：2/3×フルスケール値短時間：フルスケール値
許容温度	周囲温度: -20 ... +60 °C 中: 最大 +60 °C
温度の影響	測定システムの温度が基準温度(+20 °C)から逸脱した場合: max.スパンの±0.4 %/10 K

通常版

プロセス接続	銅合金 NS 40: G 1/8 B (オス)、14 mm 平面 NS 50,63: G 1/4 B (オス)、14 mm 平面
接続場所	ロアマウント（LM）センターバックマウント
圧力要素	銅合金、C型またはヘリカル型
動き	銅合金
ダイヤル	アルミニウム、白、黒文字
ポインタ	アルミニウム、黒
場合	スチール、真鍮色、ケースバックに圧力軽減機能付き
ウィンドウ	ポリカーボネート、ケースにスナップフィット
