導入
圧力計は、化学、石油化学、石油・ガス、水処理などの産業におけるさまざまなプロセスを監視および制御するのに不可欠な機器です。の圧力計の動き加えられた圧力をダイヤル上の読み取り可能な測定値に変換する中心的な機構です。これらの動きがどのように機能するかを理解することは、エラーを防止し、安全性を高め、作業効率を向上させるのに役立ちます。
圧力計の動作の基本原理
圧力計の動作の基本原理は、圧力を機械的な動作に変換することに依存しています。流体圧力がゲージに入ると、検出要素に作用し、校正されたスケール上のポインターを動かします。この変換により、オペレーターは圧力を正確に解釈できるようになります。
主要なコンポーネント:
- 感知素子:圧力変化に反応する部分です。一般的なタイプには、ブルドン管、ダイヤフラム、ベローズなどがあります。
- リンケージ機構:検出要素からポインタに動きを伝達します。
- ポインターとダイヤル:測定された圧力を読みやすく表示します。
- ムーブメントハウジング:内部機構を環境による損傷から保護します。

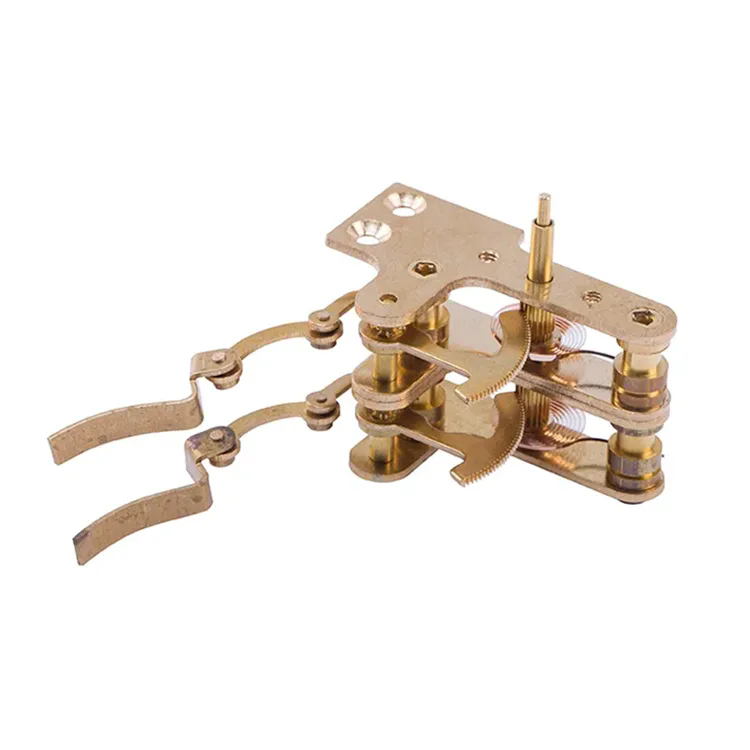

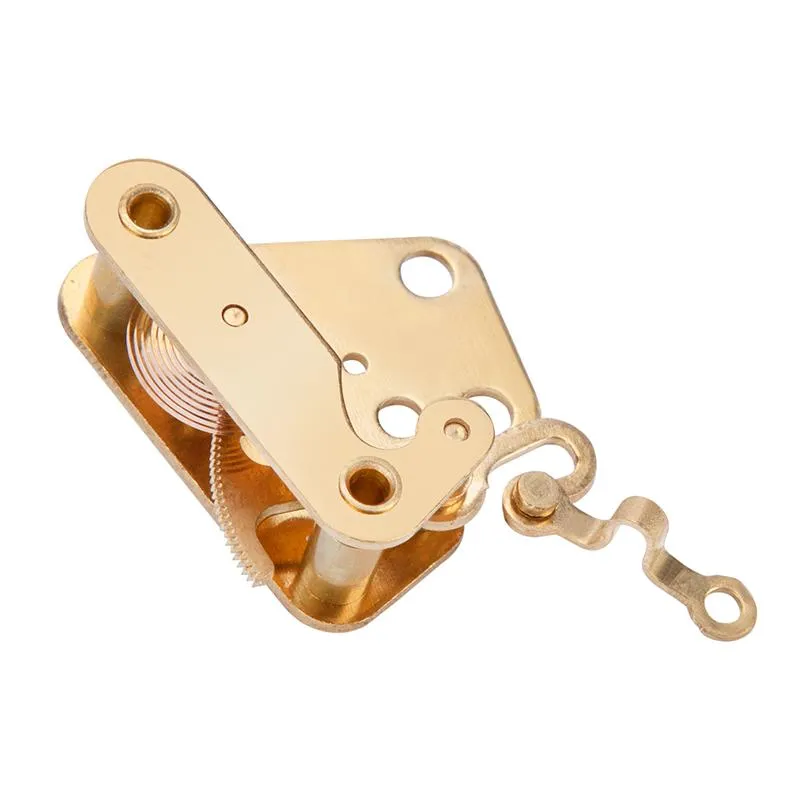

動きがどのように伝達されるか:
通常、感知要素の動きは、加えられる圧力に比例してポインタを回転させる機械的リンク (多くの場合ギアやレバー) を通じて増幅されます。これにより、圧力が低い場合や変動する場合でも精度が保証されます。
圧力計の動きの種類
圧力計の動きは、設計と用途の要件によって異なります。正確で信頼性の高い測定には、適切なタイプを選択することが不可欠です。
| 移動タイプ | 機構 | 応用 |
|---|---|---|
| ブルドン管の動き | 曲がったチューブは圧力を受けると真っ直ぐになり、ポインタが動きます。 | 産業用途、蒸気、ガス、油圧システム。 |
| ダイヤフラムの動き | 薄く柔軟なダイヤフラムは圧力を受けると変形します。 | 低圧測定、腐食性流体、真空システム。 |
| ベローズの動き | 伸縮可能なベローズが動きをポインターに伝えます。 | 高精度測定、実験器具。 |
| カプセルの動き | 2 つのダイヤフラムが溶接されており、低圧に敏感です。 | 医療、HVAC、および空気圧システム。 |
一般的な問題とトラブルシューティング
最も堅牢な圧力計の動作であっても、課題に直面する可能性があります。一般的な問題を認識することで、タイムリーなメンテナンスが可能になり、測定精度が保証されます。
典型的な問題:
- スティッキングポインタ:汚れ、腐食、機械的磨耗が原因。解決策: ムーブメントを清掃し、潤滑してください。
- 不正確な測定値:過圧、検出素子の疲労、またはリンクの緩みが原因で発生する可能性があります。解決策: 摩耗したコンポーネントを再調整または交換します。
- 漏れ：ジョイントまたはダイヤフラムシールで発生します。解決策: シールを直ちに検査し、交換してください。
- 振動の影響:ポインターのフラッターを引き起こす可能性があります。解決策: 液体で満たされたケースまたは耐振動性の取り付け具を使用します。
設置とメンテナンスのヒント
適切な設置と定期的なメンテナンスにより、圧力計の動作寿命が長くなります。次のベスト プラクティスに従ってください。
- ゲージは可能な限り振動のない場所に設置してください。
- ゲージの向きがメーカーの推奨と一致していることを確認してください。
- 極端な温度や腐食性環境からゲージを保護してください。
- 認定された機器を使用してゲージを定期的に校正してください。
- 機械的リンケージを定期的に点検し、注油してください。
- 故障を防ぐために、摩耗または損傷したコンポーネントはすぐに交換してください。
よくある質問
- Q: 圧力計は腐食性流体でも使用できますか?
- A: はい、ステンレス鋼などの耐食性素材を使用したダイヤフラムまたはベローズ ムーブメントを使用することで可能です。
- Q: 圧力計はどのくらいの頻度で校正する必要がありますか?
- A: 重要なプロセスでは、少なくとも年に 1 回、またはそれ以上の頻度で校正を行うことをお勧めします。
- Q: ブルドン管とダイヤフラムの動きの違いは何ですか?
- A: ブルドン管は高圧や工業用途に適していますが、ダイヤフラムは低圧、敏感な環境、または腐食性の環境に適しています。
- Q: 過圧による損傷を避けるにはどうすればよいですか?
- A: 圧力リリーフバルブやスナバーを使用するか、最大システム圧力を超える定格のゲージを選択してください。
結論
の操作圧力計の動き機械的精度と材料科学の興味深い相互作用です。さまざまな種類の動き、一般的な問題、適切なメンテナンス方法を理解することで、アプリケーションで信頼性の高い圧力測定を保証できます。チェルン産業および研究室のニーズに合わせて、耐久性と精度を追求して設計された高品質の圧力計のムーブメントを提供します。弊社の製品範囲を調べて専門家にご相談いただくには、お問い合わせ.
