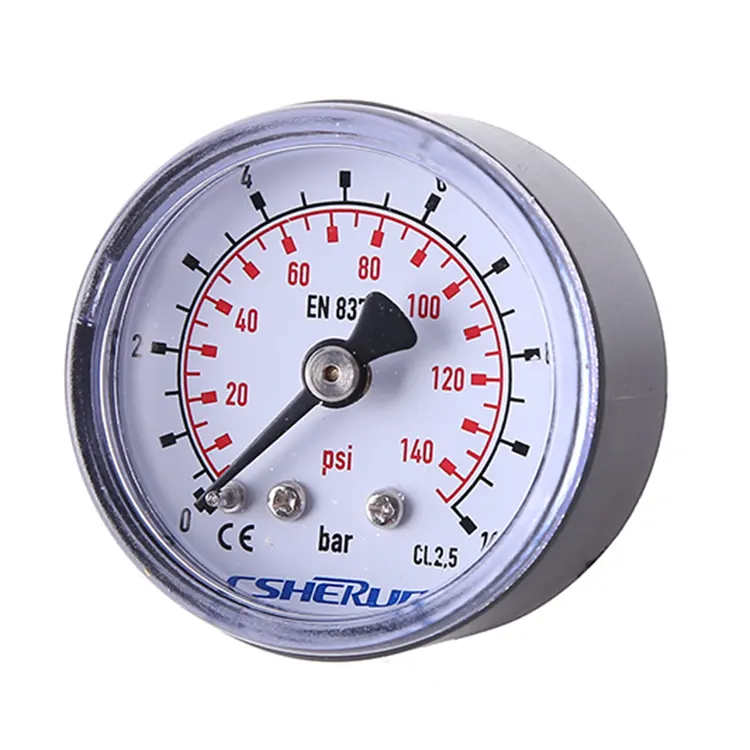

プラスチックケース圧力計

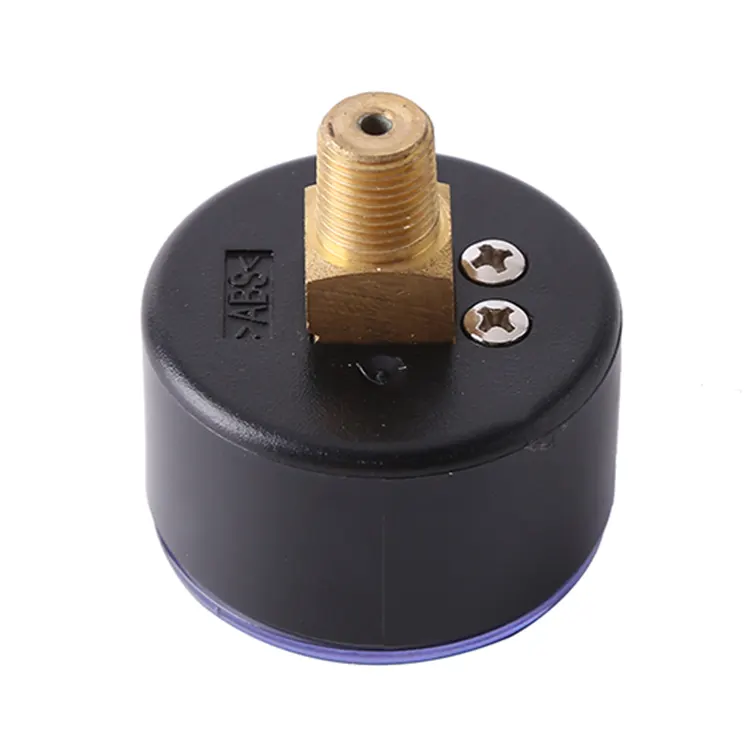

Model:PB02.050(Back connection)
PB02.010(Bottom connection)

プラスチックケース圧力ゲージは、堅牢なプラスチックケースに入った銅合金管を備えたブルドン管ゲージで、EN 837-1 に準拠した空気圧および加熱システムに適しています。多用途でカスタマイズ可能で、非粘性、非結晶性、非腐食性の媒体に最適です。ガス/蒸気の場合は、EN 837-2 の前身に従って選択基準に従ってください。中国のトップメーカーとして、お客様のニーズに合わせた高品質な製品をお届けします。

お問い合わせを送信

製品説明

専門メーカーとして、当社は高品質のプラスチックケース圧力計を提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。中国で製造された先進的なプラスチックケース圧力計は、主にガス圧力の測定に使用され、微小圧力測定を処理し、ある程度の過圧保護を提供する機能を備えています。銅合金ブルドン管で構成され、耐久性のあるプラスチックケースに収められたこのゲージは、堅牢で信頼性の高いソリューションを提供します。

CSHERUN プラスチックケース圧力計は、粘性が高くなく、結晶化せず、銅合金に対して非腐食性の気体および液体媒体で使用するように設計されています。ガスまたは蒸気を測定する場合、正確かつ安全な操作を確保するには、「EN 837-2 以前に基づく選択基準」の表に概説されている選択基準を遵守することが重要です。

● 空気圧および加熱システム用途向け

● 837-1 に基づく設計

● 医療工学

● 信頼性とコスト効率が高い

● さまざまなカスタマイズされたバージョンが利用可能

応用

粘性が高くない気体および液体媒体の場合、結晶化せず、銅合金を攻撃しません。

ガスまたは蒸気を測定する場合、これらのゲージは表「EN 837-2 に準拠した選択基準」に従って使用する必要があります。

仕様

デザイン	EN837-1
呼び径（mm）	40、50、63、80、100
精度クラス (EN837-1 による)	Cl2.5: 40、50 Cl1.6: 63 、 80 Cl1.0: 100
測定範囲	-1 … 0bar ～ -1 … 15bar 0 … 0.6bar ～ 0 … 400bar
応用分野	定常: 3/4 X フルスケール値動的荷重: 2/3 X フルスケール値短期: フルスケール値
使用温度範囲	周囲温度: -20 …。 +60℃ 中：最大+60℃
温度性能	測定系の温度が基準温度(+20℃)からずれた場合：最大±0.4%/10k of Span
保護の程度	IP32 (EN 60529)

標準バージョン

プロセス接続	銅合金 NS 40 G1/8B - SW 12 NS 50、63 G1/4B -- SW14 NS 80、100 底部 G1/2B – スパナサイズ SW22 NS 80、100 センターバック G1/4B – スパナサイズ SW14
接続場所	ボトムまたはセンターバック
圧力要素	銅合金 ≤60bar「C」タイプチューブ＞60bar ヘリカルチューブ
動き	銅合金
ダイヤル	アルミニウム、白、黒と赤の文字盤
ポインタ	アルミニウム、黒
場合	ブラックABS
ウィンドウ	クリップインプラスチック、NS80、100、調整可能な赤い基準ポインター付き
