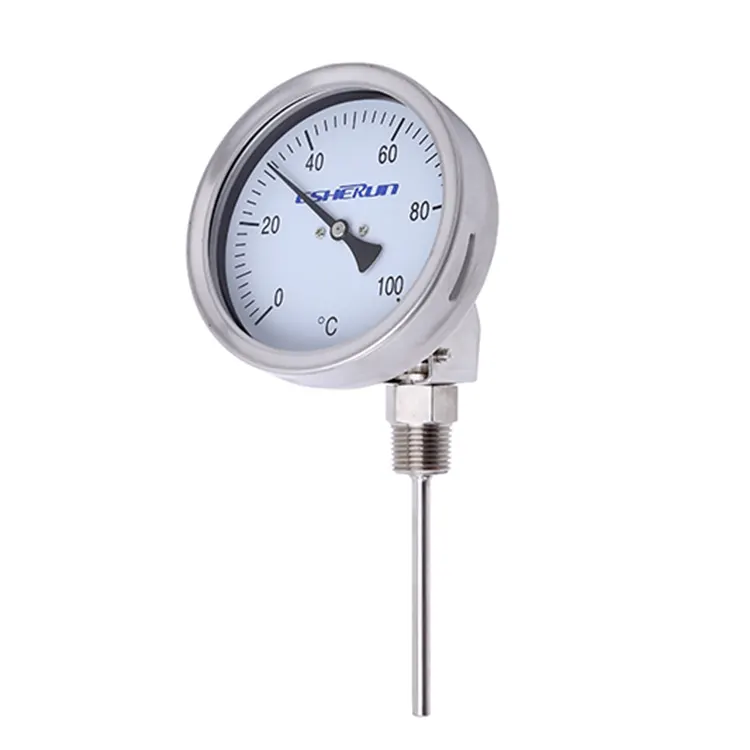

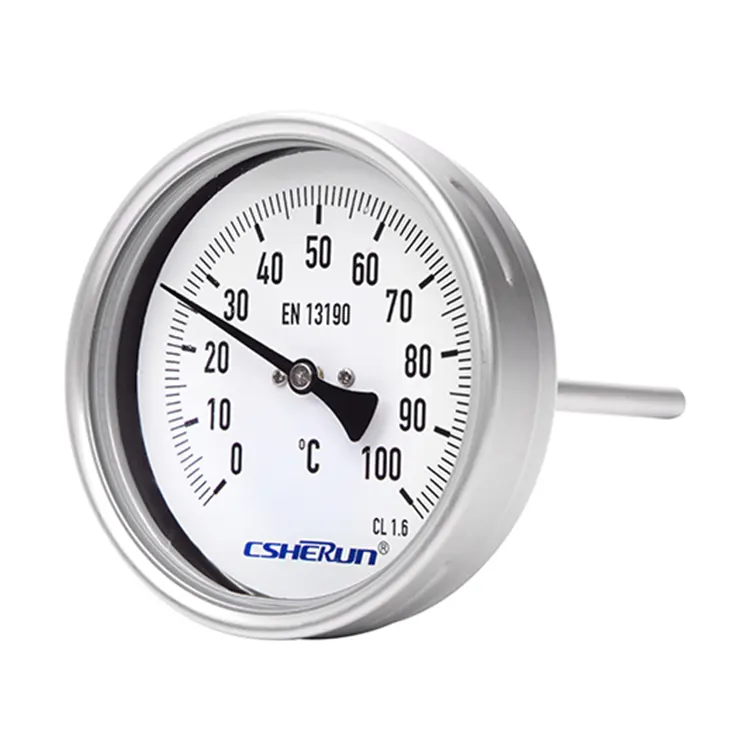

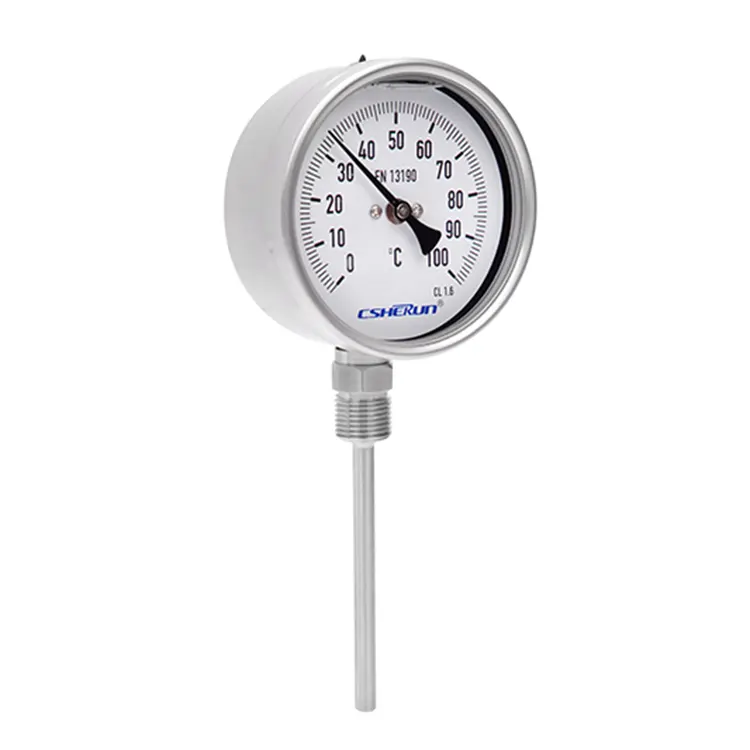

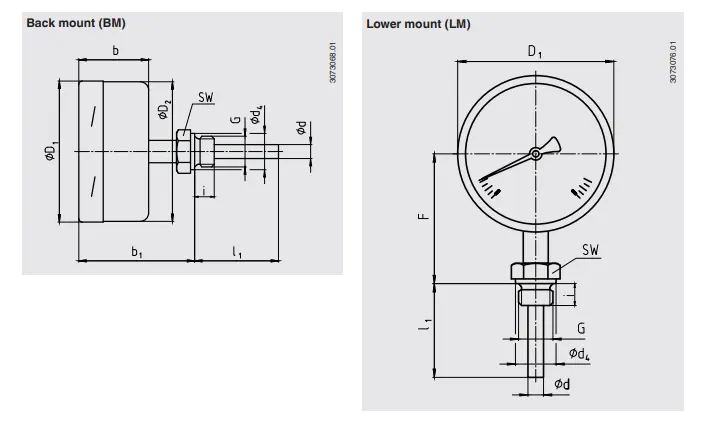

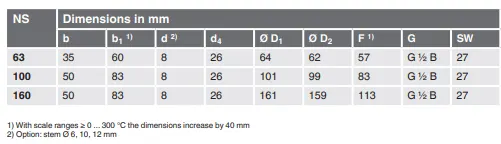

バイメタル温度計プロセスバージョン

デザイン

EN13190

測定素子

バイメタルコイル

呼び径（mm）

63、100、160

接続設計

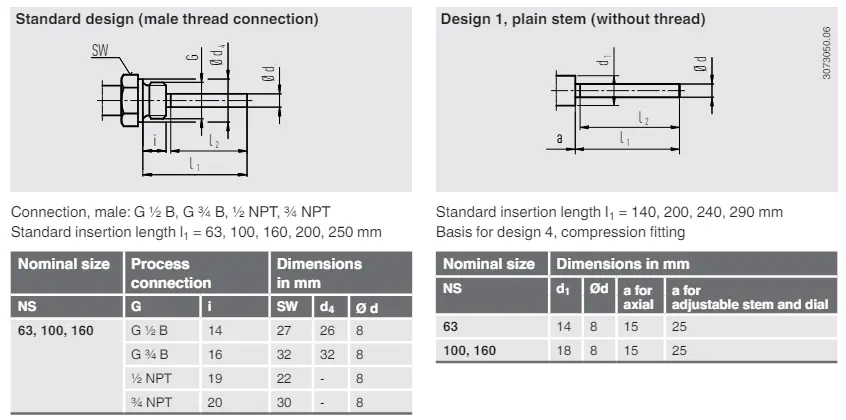

S、標準（おねじ接続）

1、プレーンステム（糸なし）

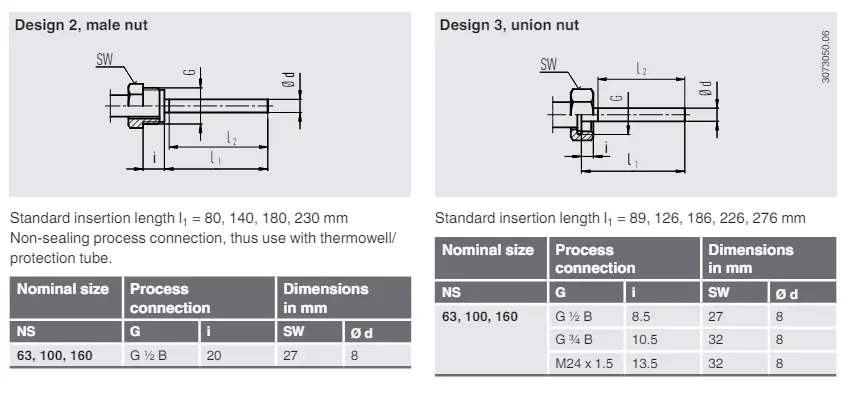

2、雄ナット

3、ユニオンナット

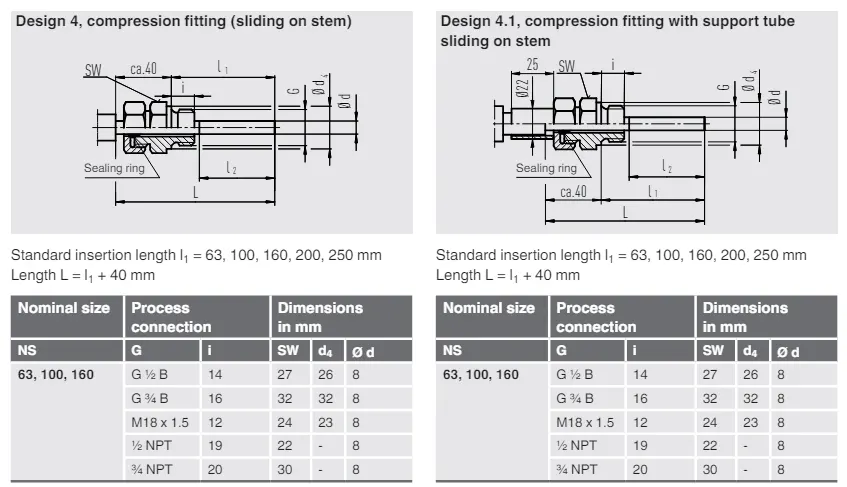

4、圧縮フィッティング（ステム上でスライド）

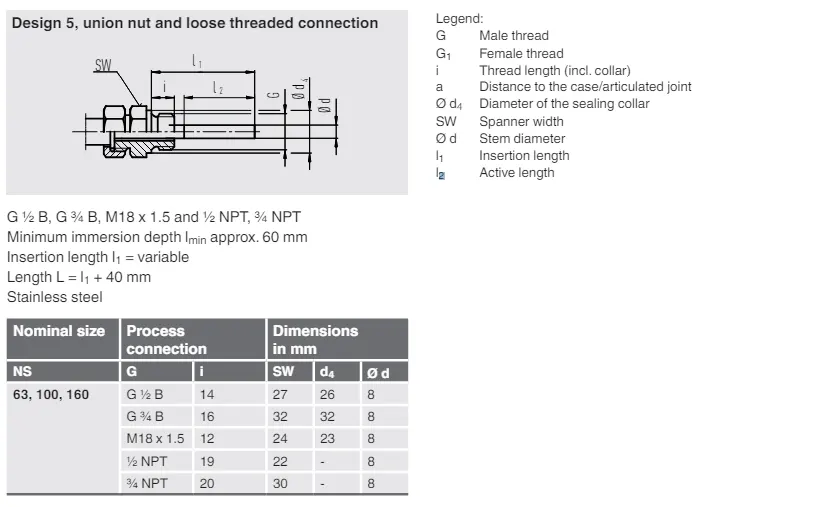

5、ユニオンナットとゆるいねじ接続

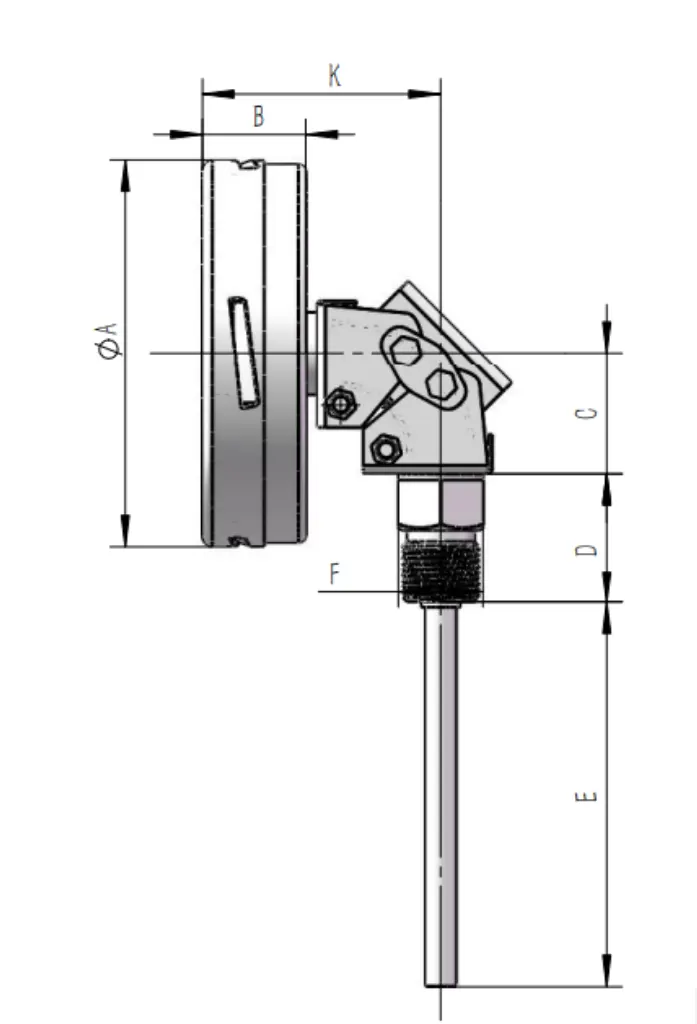

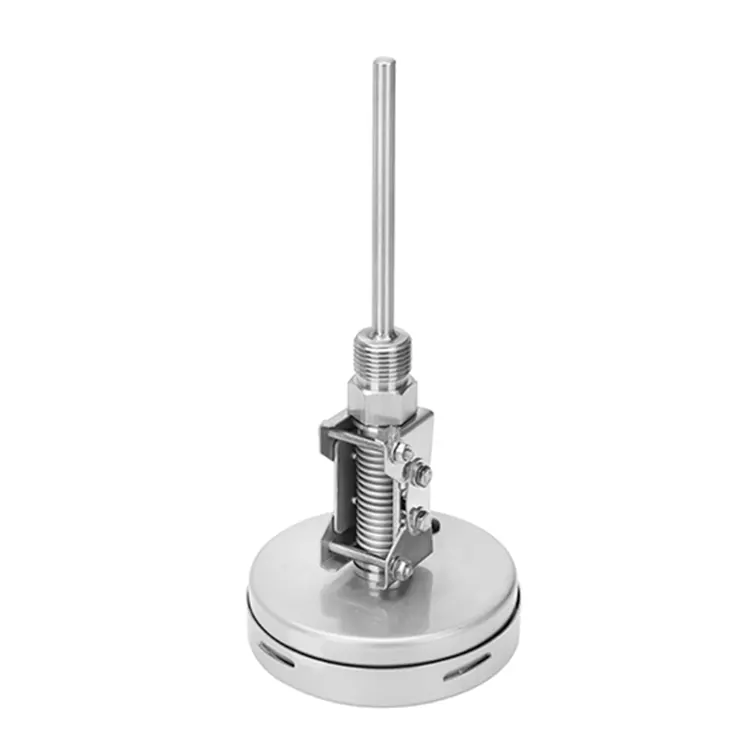

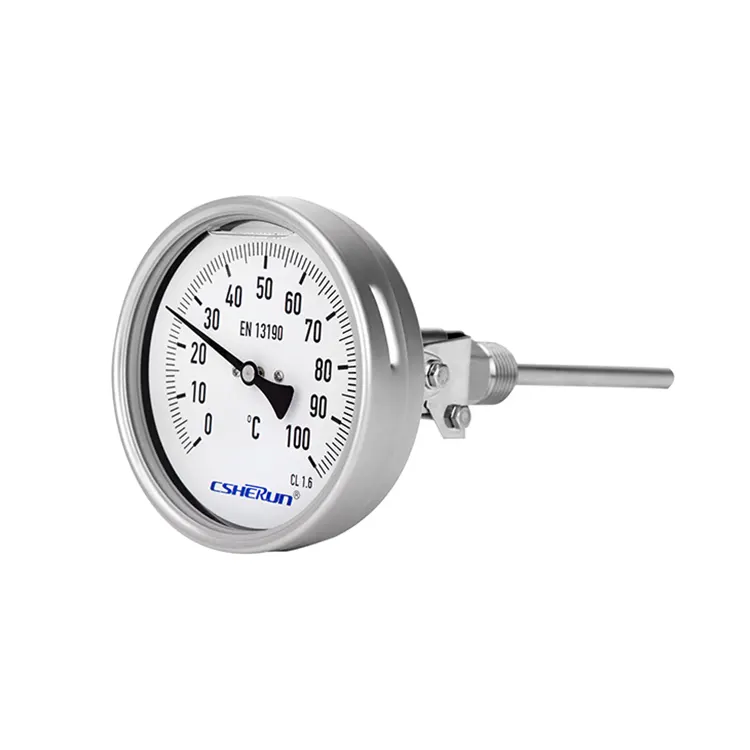

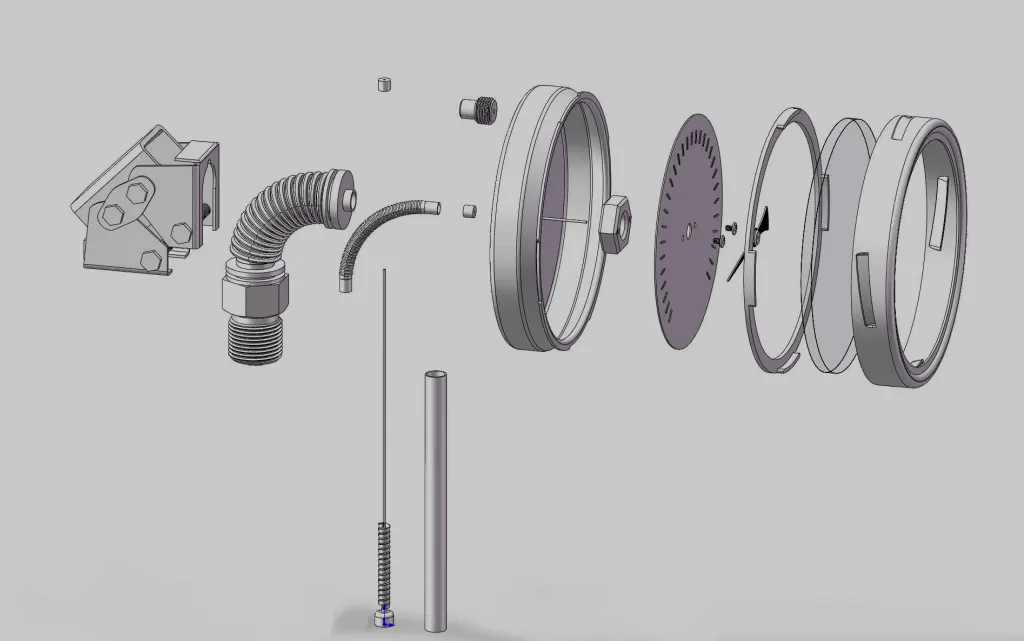

調整可能なステムとダイヤル」ケースバージョン

90°回転、360°回転可能

単位(目盛範囲)

℃

オプション：

■ °F

■℃/°F（デュアルスケール）

■°F/°C（デュアルスケール）

プロセス接続

■無地、糸なし

■ G 1/2 B

■ 1/2 NPT

■G 1/2 女性

■ 1/2 NPT メス

■M20×1.5

■M24×1.5メス

その他リクエストに応じて

正確さ

EN13190 によるクラス 1

作業範囲

連続負荷(1年間) 測定範囲(EN13190)

短時間(最大24時間) スケール範囲(EN13190)

ステム径

6.35mm

オプション：

■6mm

■ 8 mm

■10mm

■12mm

その他リクエストに応じて

挿入長さL1

63～1,000mm

最小/最大長は測定範囲と直径によって異なります

ウィンドウ

計器ガラス

NS 63: ポリカーボネート製窓

オプション：

ラミネート安全ガラス、透明な非飛散性プラスチック

ゼロ調整（オプション）

ケース裏側、外側のみ調整可能なステムとダイヤルのみ

ダンピング

それなし

オプション：

グリセリン/シリコンオイルケース充填時、最大1000mlまで。 250 °C (プローブ部)

接液部材質

ステム、プロセス接続 ステンレス鋼 304SS

オプション：

ステンレス鋼316L

非接液材料

ケース、バヨネットリング

ステンレス鋼304SS（オプション：ステンレス鋼316L）

ダイヤル

アルミ白、黒文字

ポインタ

アルミニウム、黒

IEC/EN 60529 に準拠した侵入保護

IP65

オプション：

■IP66

■IP67

許容温度

アンビエント（ケース時）

-40 ... +70 °C (液体充填あり/なし)

オプション：

■ -50 ～ +70 °C

■ -70 ... +60 °C

保管と輸送

-50 ～ +70 °C

ステムの許容作動圧力

最大。 25 bar、静的

スケール範囲（℃）

測定範囲（℃）

目盛間隔（℃）

-40 … +60

-30 … +50

1

-40 … +80

-30 … +60

2

-40 … +160

-30 … +140

2

-30 …+50

-20 …+40

1

-30 …+70

-20 …+60

1

-20…+60

-10…+50

1

-20…+80

-10…+70

1

-20…+100

0…+80

2

-20…+120

0…+100

2

-20…+140

0…+120

2

-10…+50

0…40

1

0 ～ 60

10 … 50

1

0 ～ 80

10 …70

1

0 ～ 100

10 … 90

1

0 ～ 120

10 … 110

2

0 ～ 150

20 … 130

2

0 ～ 160

20 … 140

2

0 ～ 200

20 … 180

2

0 … 250

30 … 220

2

0 ～ 300

30 … 270

5

0 … 400

50 … 350

5

0 … 500

50 … 450

5

0 … 600

100 … 500

5
