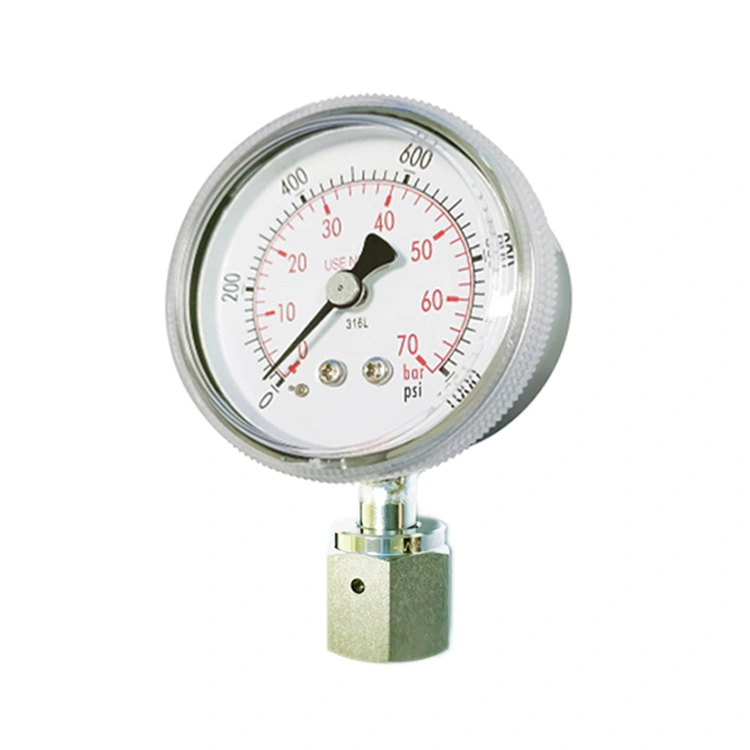

VCR 14 メスフェイスシールスイベル

Model:UPG50-VP/AP-G-L/C

CSHERUN は中国の専門メーカーとして、VCR 14 メスフェイスシールスイベルを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。 VCR 14 メスフェイスシールスイベルの紹介。これは、当社の評判の高い超高純度フィッティングラインから精密に設計されたコンポーネントです。このスイベルはメス面シール設計を採用しており、最高水準の純度と完全性を要求する用途に不可欠な安全で漏れのない接続を提供します。

お問い合わせを送信

製品説明

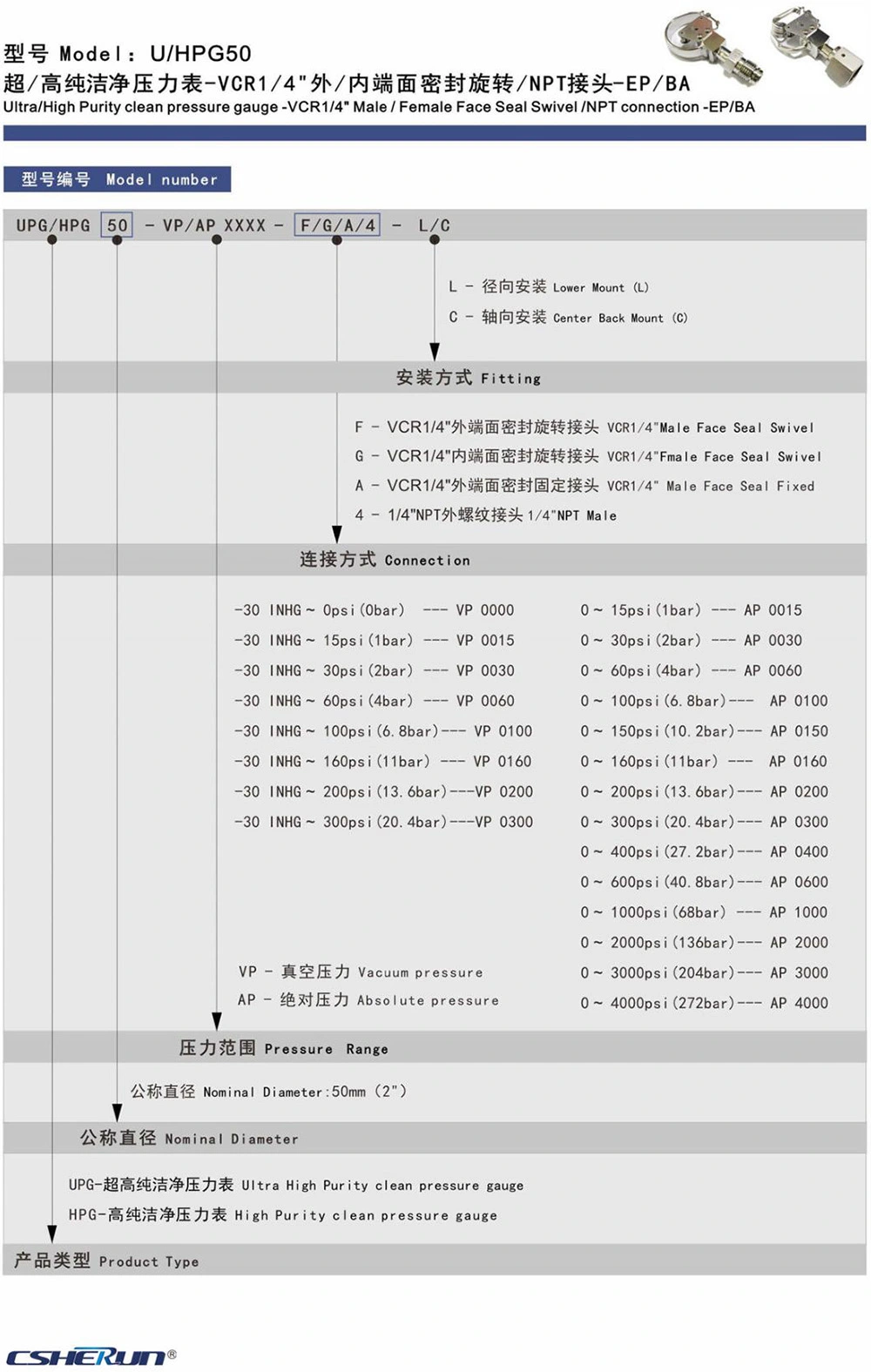

VCR 14 メスフェイスシールスイベルを当社の超高純度圧力計 (UPG、H 圧力) モデル VCR1/4 と組み合わせると、システムの圧力レベルを監視する際に比類のない精度と信頼性が得られます。 UPG50-VP/AP-G-L/C シリーズは、特定のニーズに合わせた幅広いオプションを提供します。ベント (VP) または絶対 (AP) 圧力計のいずれかを選択できます。オプションでは耐振動性を高めるためのグリセリン充填 (G) オプションと、取り付けと取り外しが簡単なルアーロック (L) 接続を使用できます。また、(C)で示す超高純度環境に対応した材質から選定してください。

VCR 14 メスフェイスシールスイブランド UPG50-VP/AP-G-L/C 圧力計を組み合わせると、半導体製造、医薬品生産など、最高の純度と精度を必要とする業界向けの堅牢で信頼性の高いソリューションが形成されます。超高純度システムに関する当社の専門知識を信頼して、品質、革新性、信頼性を備えたお客様のニーズを満たすソリューションをお届けします。

アプリケーション

●全ての部品に超音波処理を施しています。精製水

●無酸素雰囲気で溶接を行っております。高純度アルゴンガスで保護された真空チャンバー

●厳しい圧力をクリアした製品です。気密試験、最大 1X10-9Pa・m3/s

●高純度ガスに最適です。半導体、電子、医療、バイオテクノロジーで使用される配電システムと製薬業界

仕様

呼び径(mm)	50
圧力範囲	商品番号：66007--- 0-1000~4000psi
変位(mm)	1.1～1.4
正確さ（％）	ASME 40.100-2013 GradeA
ガスパス表面仕上げ	< 10 Ra µin (内部)
清潔さ	IEST-STD-CC1246 レベル 100 R1 (ASME B40.100レベルIVを超える)
耐荷重	安定: 75% FS 変動圧力：66%FS ショートタイム：100％FS
作業環境	周囲温度: -40°C ~65°C 中最大 : +100°C 相対湿度: 50%
温度の影響	基準温度 (20°C) を上回る温度および下回る温度での精度は、フルスケールの 10°C あたり約 ±0.4% の影響を受けます。

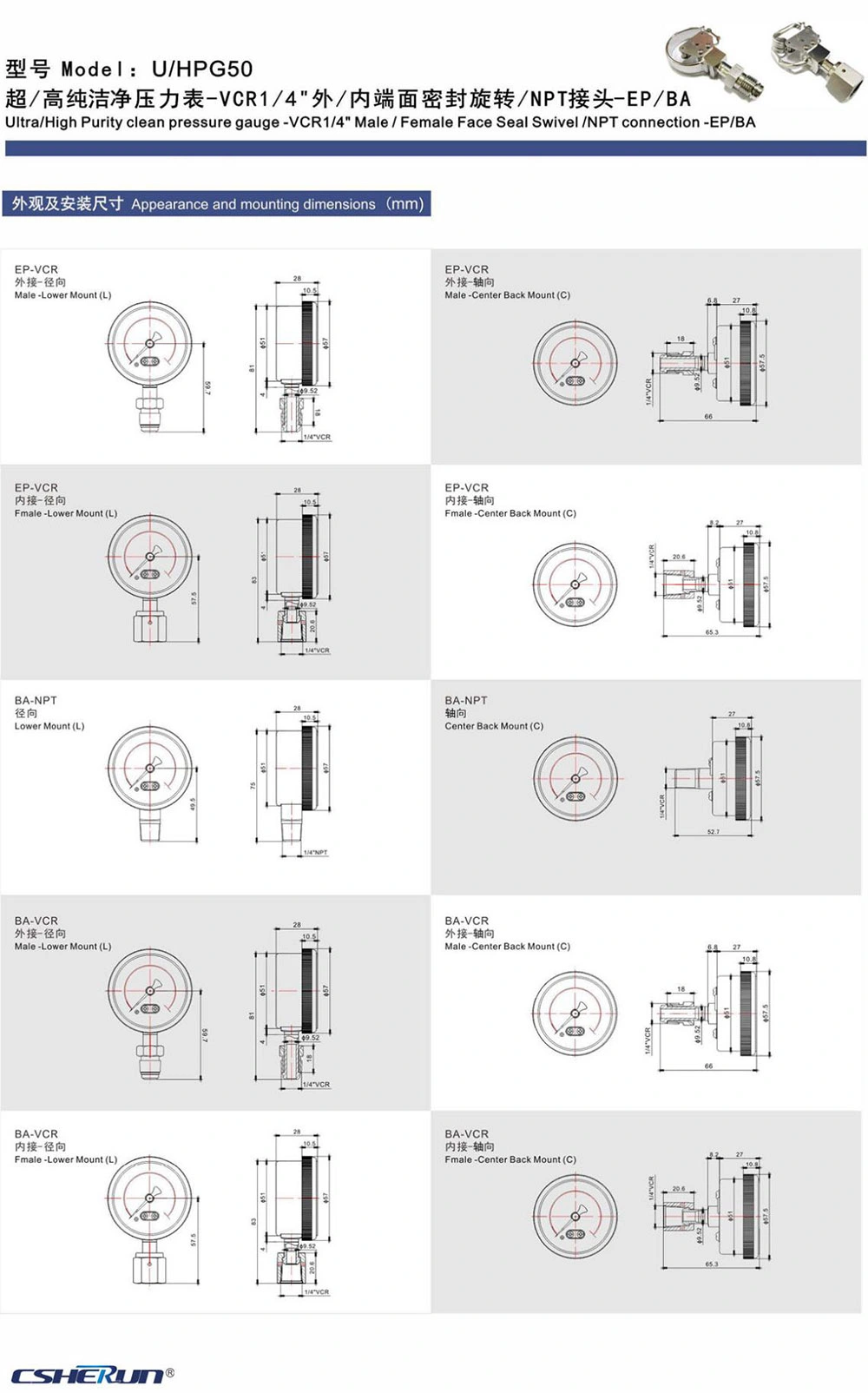

標準デザイン

繋がり	VCR1/4 インチ F オスフェイスシールスイベル 316L SS VCR チューブと付属品 316L VAR SS (SEMI F20 UHP) (リクエストに応じて利用可能)
フィッティング	ロアマウント(L) センターバックマウント(C)
測定要素	キャピラリーチューブ：AISI 316L VM SS ムーブメント : 304 SS
ダイヤル	アルミニウム
ポインタ	アルミニウム
場合	304SS（電解研磨）
ウィンドウ	ポリカーボネート(PC)
