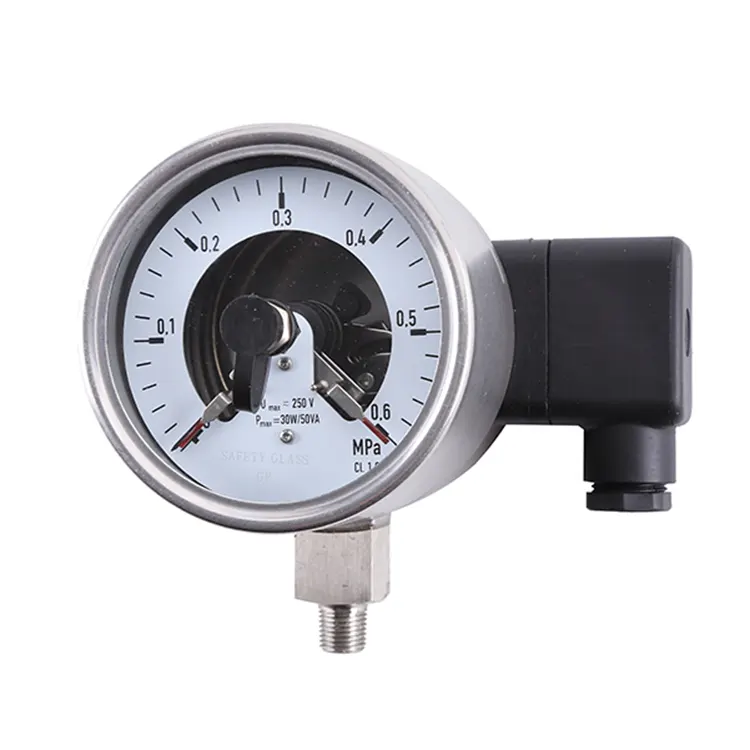

スイッチ接点付きブルドン管圧力計

Model:EC02.010 (bottom connection）
EC02.030 (bottom with case filling）
EC02.050 (back connection）
EC02.070 (back with case filling）

中国の CSHERUN が製造するスイッチ接点付きブルドン管圧力計は、ブルドン管圧力計シリーズ製品に属し、ステンレス鋼のシェル材質と NS 100 および 160 の 2 つの仕様を備えています。スイッチ接点付きブルドン管圧力計で、最大機器ごとに 4 つのスイッチ接点、危険エリア用の誘導接点を備えた機器、および PLC アプリケーション用の接点を備えた機器。

お問い合わせを送信

製品説明

カスタマイズされたスイッチ接点付きブルドン管圧力計を当社から安心してご購入いただけます。ご協力をお待ちしております。詳しく知りたい場合は、今すぐご相談ください。すぐにご返信いたします。中国で製造された最先端のスイッチ接点付きブルドン管圧力計は、主にガス圧力の測定に使用され、微圧測定と指定範囲までの過圧保護の機能を提供します。このゲージは耐久性のあるステンレス鋼のケーシングで作られており、堅牢性と寿命が保証されています。

当社のスイッチ接点付きブルドン管圧力計は、機器ごとに最大 4 つのスイッチ接点を備えており、さまざまな用途に多用途に使用できます。さらに、高い動圧荷重や振動に耐えられるようにケース充填も可能です。特別バージョンには、危険区域に適した誘導接点を備えた機器、PLC アプリケーションに合わせて調整された接点が含まれており、オプションで EN 837 規格に準拠した安全バージョン S3 も利用可能です。

アプリケーション

● 産業プロセスの制御と規制

●プラントの監視と回路の切り替え

● 粘度や結晶化が高くない気体および液体の攻撃的な媒体、攻撃的な環境向け

●化学工業、石油化学工業、発電所、鉱業、陸上・海洋、環境技術、機械製造、プラント建設全般

特別な機能

● 機器ごとに最大 4 つのスイッチ接点

● 高い動圧負荷または振動用のケース充填も可能です危険区域で使用するための誘導接点を備えた機器

●PLC用途の接点付き機器

● EN 837 に準拠した安全バージョン S3 で機器をオプションで利用可能

説明

デザイン	16085から
呼び径（mm）	100、160
正確さ	1.0
スケール範囲	0～0.6MPa～0～160MPa 他の単位（psi、kPaなど）も利用可能またはその他すべての同等の真空、または圧力と真空の組み合わせ範囲
圧力制限	定常：フルスケール値変動：0.9×フルスケール値短時間：1.3×フルスケール値
許容温度	周囲温度: -20 ～ +60 °C 中くらい： +200 °C [+392 °F] 最大充填されていない器具を使用した場合 +100 °C [+212 °F] 最大充填された器具を使って
温度の影響	測定システムの温度が基準温度(+20 °C)から逸脱した場合: max.フルスケール値の±0.4%/10K
IEC/EN 60529 に準拠した侵入保護	IP65
プロセス接続	SS316L ■ G 1/2 B ■ 1/2 NPT ■M20×1.5 その他リクエストに応じて

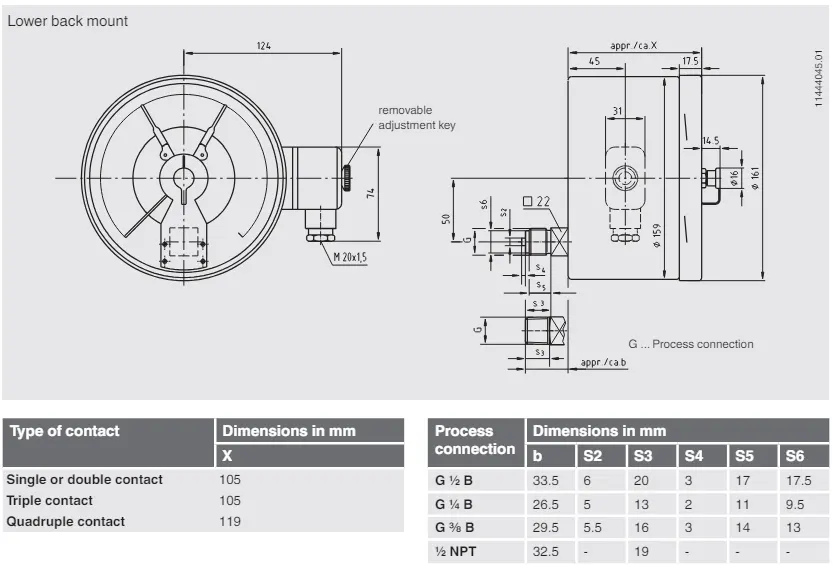

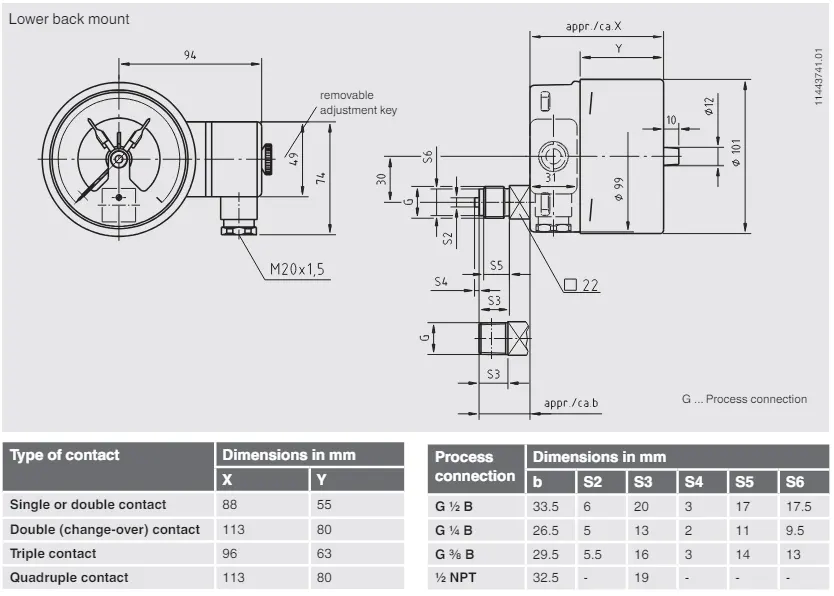

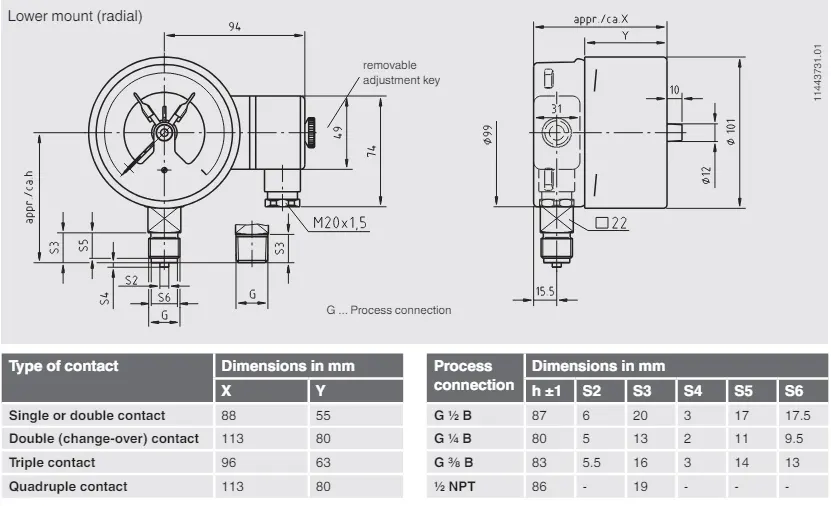

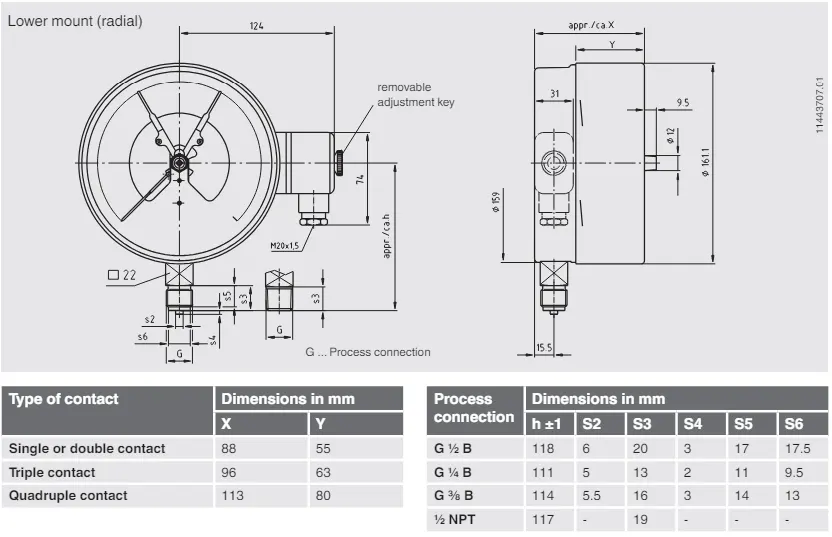

接続場所	■ロアマウント（ラジアル） ■背面下部マウント
場合	ステンレス鋼
圧力要素	ステンレス316L C型またはヘリカル型
動き	ステンレス鋼
ダイヤル	アルミニウム
ポインタを設定する	アルミニウム、レッド
ウィンドウ	合わせ安全ガラス

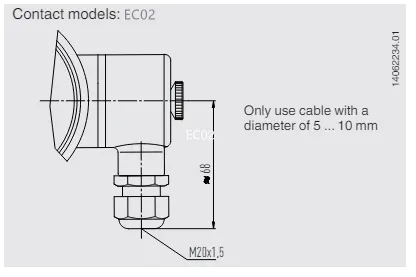

電気接続	ケーブルソケット PA 6、黒 VDE 0110 絶縁グループ C/250 V に準拠ケーブルグランド M20×1.5 ストレインリリーフ 6 ネジ端子 + 導体断面積 2.5 mm² の PE その他リクエストに応じて

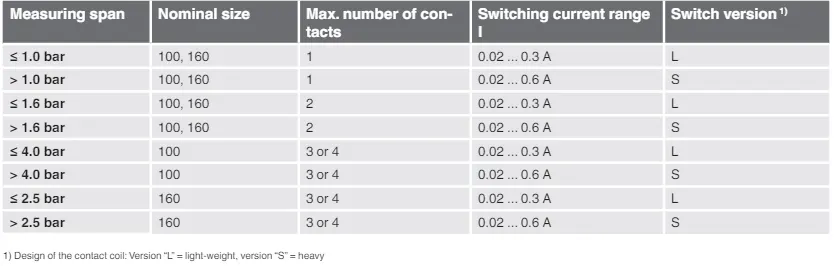

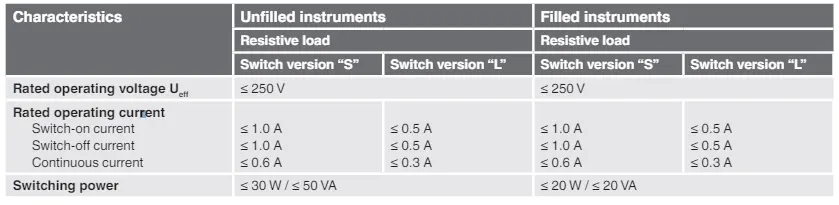

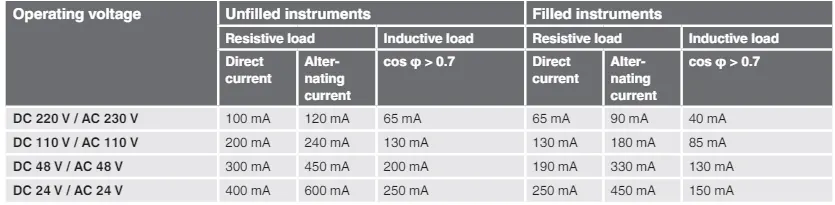

スイッチ接点	磁気スナップアクション接触子モデル EC02 ■ 制御ユニットも電源も不要 ■ 最大 250 V、1 A の直接スイッチング ■ 測定器あたり最大 4 つのスイッチ接点
