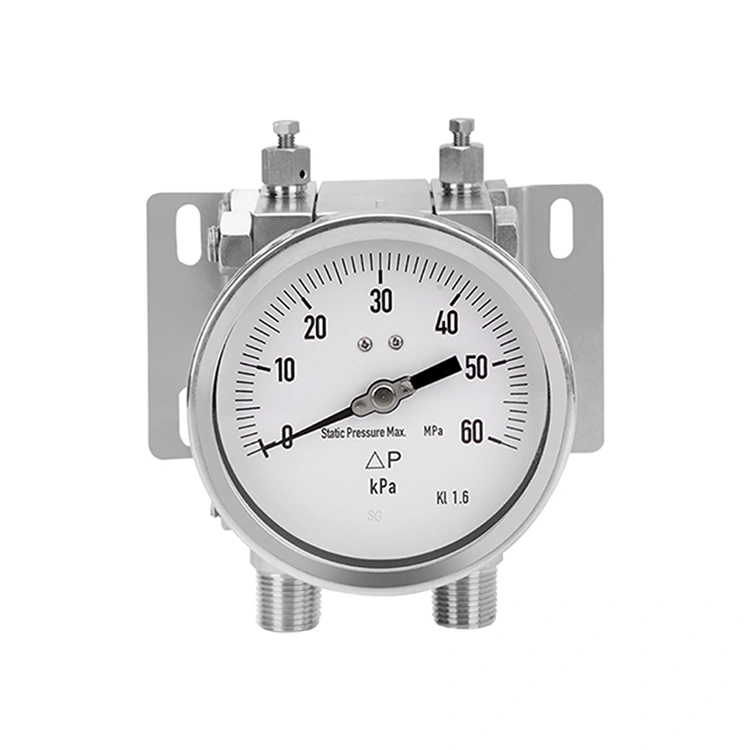

オールメタルメディアチャンバー

オールメタルメディアチャンバーは、腐食や高圧条件に対して優れた耐性を備えているため、幅広いプロセス用途に最適です。差圧計は 2 点間の圧力差を正確に測定し、プロセスの制御と監視に重要な正確な読み取り値を提供します。

モデル DP73 を使用すると、プロセス業界の高い基準を満たす多用途で信頼性の高いソリューションが得られます。全金属構造により長期にわたるパフォーマンスが保証され、高精度測定機能により最適なプロセス条件を維持するために必要な精度が提供されます。

化学、石油化学、製薬、食品および飲料業界のいずれの場合でも、当社のオールメタルメディアチャンバー差圧計モデル DP73 は、プロセス制御およびモニタリングの信頼できるパートナーです。プロセスアプリケーションの品質、信頼性、精度については当社を信頼してください。

応用

● 粘度や結晶化が高くない気体および液体の攻撃的な媒体、攻撃的な環境向け

●ポンプの監視と制御

●フィルター監視

●密閉容器のレベル測定

特別な機能

● 差圧測定範囲は -1 ～ +30 bar [-14.5 ～ 435 psi] ～ 0 ～ 40 bar [0 ～ 580 psi]

● 高い作動圧力 (静圧) と高い過負荷安全性、選択可能な 40 bar [580 psi]、100 bar [1,450 psi]、250 bar [3,625 psi]、400 bar [5,800 psi]、および 650 bar [9,425 psi]

● 圧力が大きく変化した場合、測定チャンバー内のトランスミッション液がインジケーターを湿らせます。

●型式 DP73M：モネルバージョン

機能性

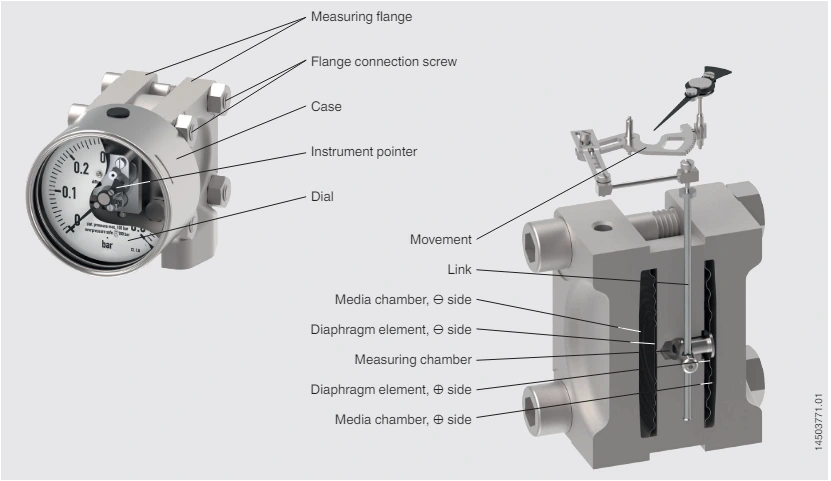

設計と動作原理

■ 圧力 p1 および p2 は、測定室の ⊕ および ⊖ 側に作用します。

■ 媒体チャンバーは、それぞれ 1 つのダイヤフラム要素によって、トランスミッション液で満たされた測定チャンバーから分離されています。

■⊕側と⊖側の圧力差により⊕側のダイヤフラムがたわみ、トランスミッションフルードが変位します。

■たわみはリンクを介してムーブメントに伝達されます。

■ この動きは、たわみを指針の回転に変換します。過負荷安全性 ダイアフラム要素用の金属製シートを備えた荷重吸収点により、機器は圧力定格 PN 40 ... PN 650 (40 ... 650 bar [580 ... 9,425 psi]) の非常に高い使用圧力に耐えることができます。 ）。

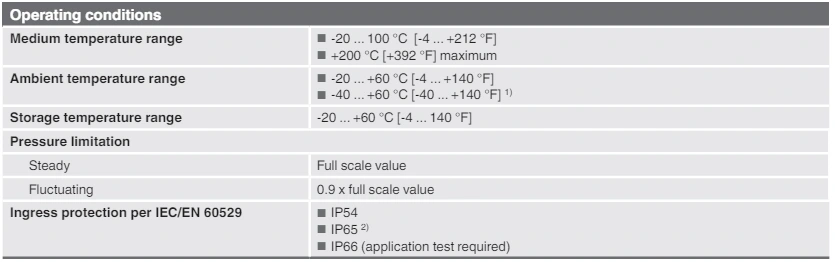

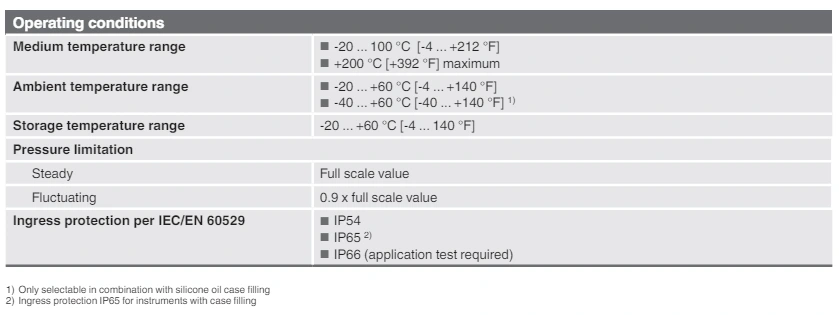

仕様

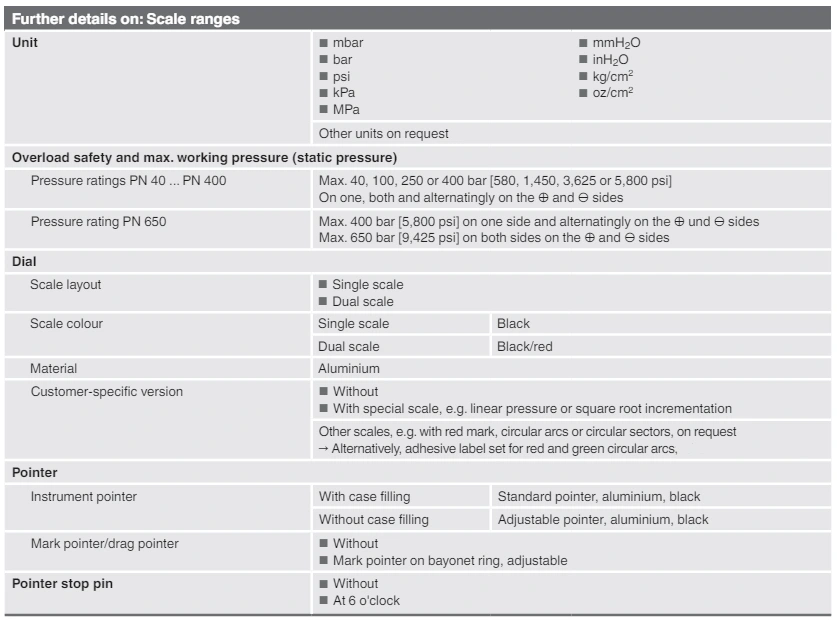

標準

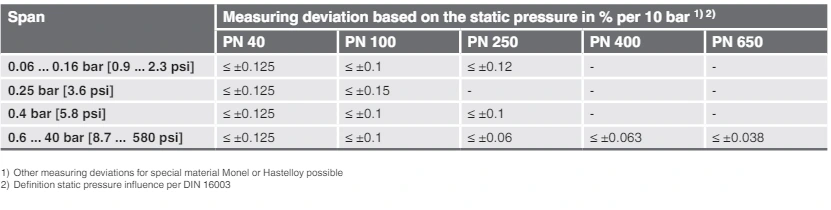

静圧の影響

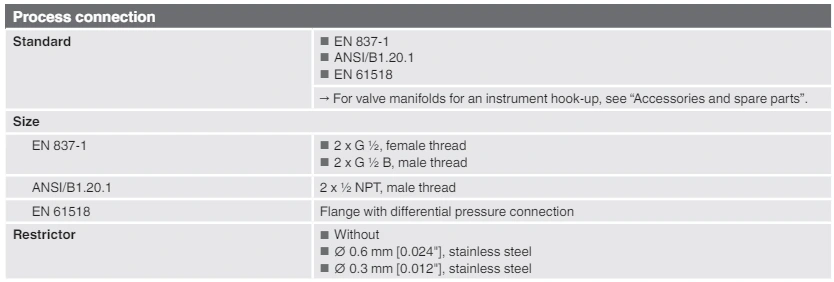

リクエストに応じてその他のプロセス接続

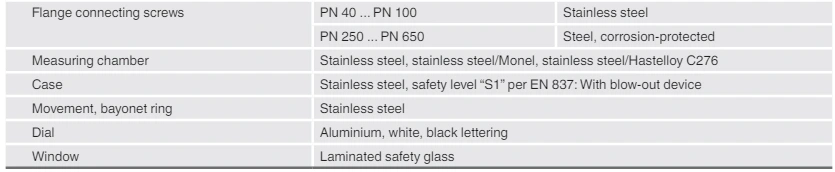

材質（環境と接触するもの）

他のバージョン

■ オイルフリー、グリースフリー

■酸素・オイル・グリースフリー用

■水素用

■シリコンフリー

■ NACE MR 0175 / ISO 15156 に従って、石油およびガス生産における H₂S 含有環境での使用

■ NACE 2) MR 0103 / ISO 17945 による、硫化物応力亀裂に対する耐性のある金属

■ ゾーン 0 (EPL Ga) への接続用のプレボリューム爆燃フレームアレスター 3) 付き

■ スイッチ接点付き差圧計、高い過負荷安全性、

■ 電気出力信号付き差圧計、高い過負荷安全性
