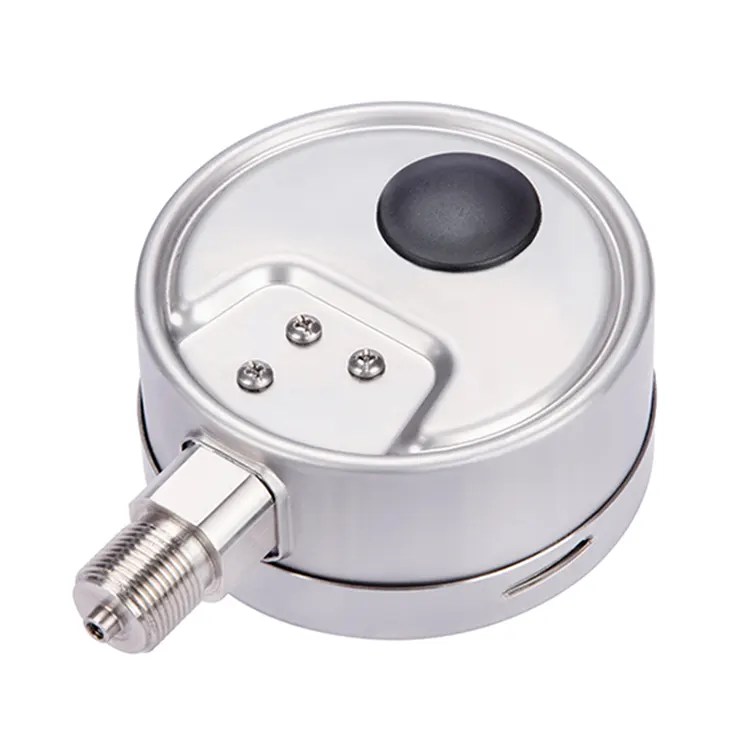

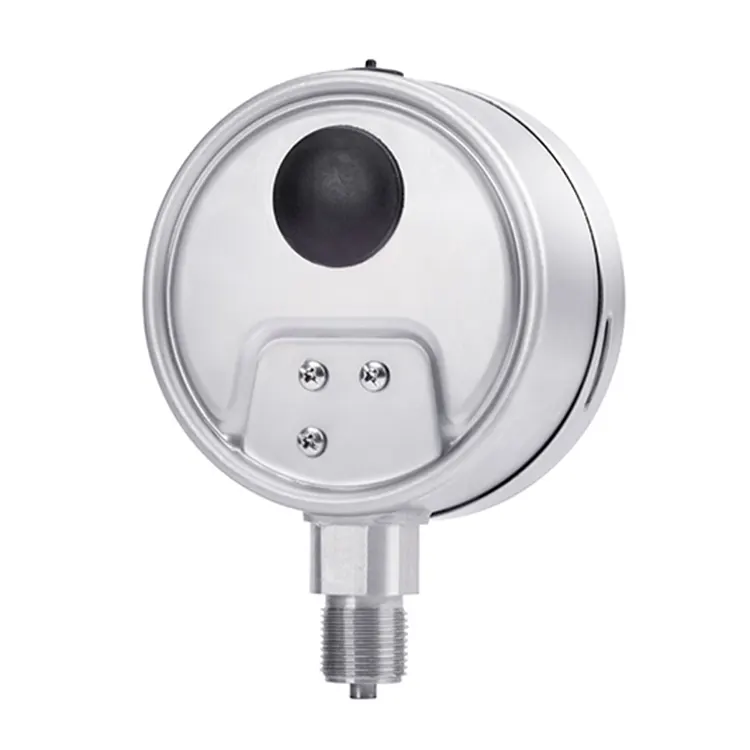

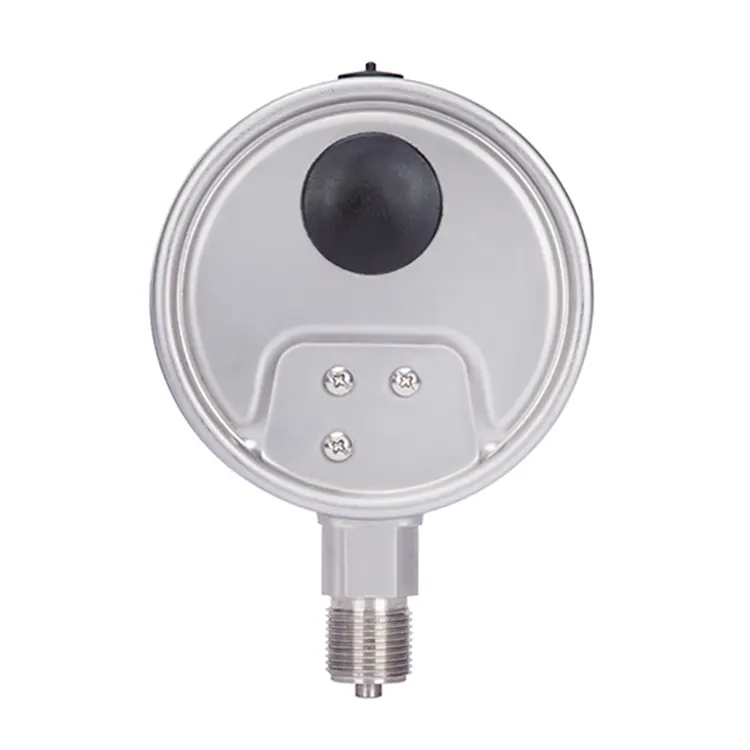

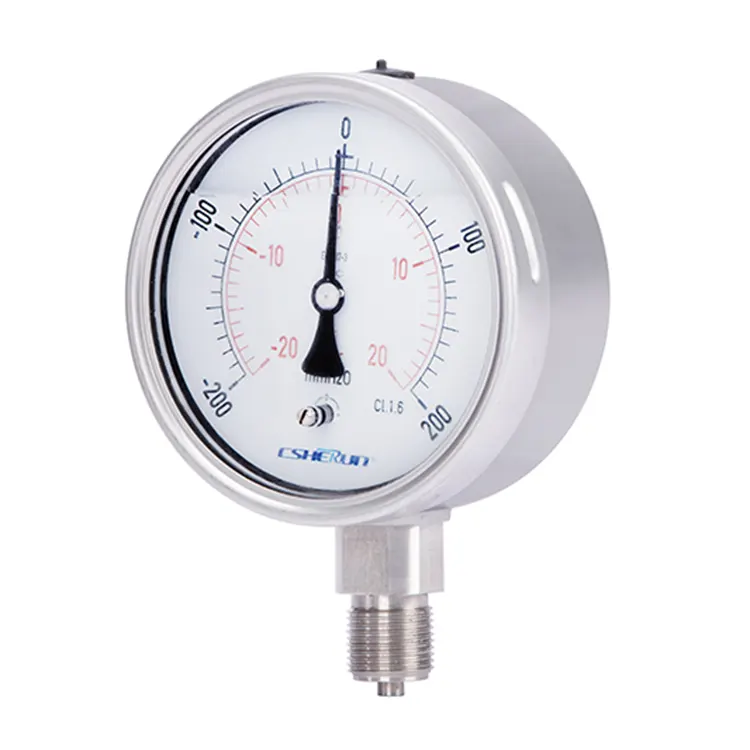

ステンレス鋼製カプセル圧力計

CSHERUN ステンレス鋼カプセル圧力計は、ガス圧力の精密測定用に特別に設計された中国製の傑作で、微圧監視と過圧保護まで拡張できる機能を備えています。このゲージはすべて高品質のステンレス鋼で作られており、高い動圧負荷や振動などの最も過酷な産業条件に耐えられるように設計されています。

CSHERUN ステンレススチール製カプセル圧力ゲージは、前面にゼロ調整機能を備えており、比類のない精度と使いやすさを提供します。汎用性の高いスケールは 0 ～ 2.5 mbar から最大 0 ～ 600 mbar までの範囲にあり、さまざまな用途に対応します。

このゲージは、過酷な環境であっても、ガス状、乾燥した、攻撃的な液体媒体の測定に優れています。化学、石油化学、製薬、発電などの分野を含むプロセス産業に最適です。

追加のカスタマイズとして、ご要望に応じて特別な文字盤のマーキングや会社のロゴを文字盤に印刷することもできます。 CSHERUN ステンレススチール製カプセル圧力計は、単なるツールとしてではなく、精度、耐久性、個別サービスの証としても機能します。

アプリケーション

● 気体、乾燥、液体の攻撃的な媒体、攻撃的な環境でも使用可能

● プロセス産業: 化学、石油化学、製薬、発電産業

特別な機能

●前面ゼロ点補正

●高い動圧荷重と振動

●オールステンレス製

● スケール範囲は 0 ～ 2.5 mbar ～ 0 ～ 600 mbar

説明

デザイン	EN837-3
呼び径（mm）	63、100、160
精度等級	1.6 1.0
調整ネジによるゼロ点設定	正面、銃剣リングを開いた後
スケール範囲	0 … 2.5 ～ 0 … 600mbar
圧力制限	安定: フルスケール値 変動：0.9×フルスケール値 短時間: 1.3 x フルスケール値
許容温度	アンビエント:  -20 … +60 °C 未充填の器具 -40…+60°C シリコン充填の器具   中: -20 ～ +100 °C
温度の影響	測定システムでの基準条件からの逸脱: フルスケール値の 10 °C あたり ≤ ±0.6 % [18 °F あたり ≤ ±0.6 %]
IEC/EN 60529 に準拠した侵入保護	IP54 IP55 IP65
プロセス接続	ステンレス316L   NS 63: G 1/4 B (オス)  NS 100、160：G 1/2 B（オス）
接続場所	ボトムマウント 下部バックマウント センターバックマウント(NS63のみ)
カプセル要素	ステンレス316L
動き	ステンレス鋼
ダイヤル	アルミニウム
ポインタ	アルミニウム、黒
場合	ステンレス鋼
ウィンドウ	PC（NS 63: ポリカーボネート） 合わせ安全ガラス
指輪	バヨネットリング、ステンレススチール
充填液（オプション）	グリセリン (オプション)

オプション

■ その他のプロセス接続

■ ダイアフラム シールへの組み立て、製品レビューのダイアフラム シールを参照してください。

■ パネル取り付けフランジ、ステンレス鋼または研磨ステンレス鋼

■ 背面の表面取り付けラグ、ステンレススチール

■ 周囲温度 -40 °C: シリコンオイル充填
